ПВ/КВ радиостанции

ПВ/КВ FURUNO FS-1570 / FS-2570

ПВ/КВ радиостанции FURUNO FS-1570 / FS-2570
FS-1570 и FS-2570 – это новые ПВ/КВ радиостанции, предназначенные для ГМССБ и обычной связи. Кроме радиотелефонии предусмотрена функция ЦИВ (Цифровой Избирательный Вызов) для обмена общими сообщениями и вахтенный приемник ЦИВ, отслеживающий все частоты сигналов бедствия и безопасности в диапазоне ПВ/КВ. FS-1570 и FS-2570 поддерживают постоянное отслеживание эктренных вызовов, даже во время сеанса обычной голосовой связи. Каналы ЦИВ могут настраиваться персонально, или все выбранные каналы сканируются автоматически. По получении сообщения ЦИВ радиостанция подает соответствующие звуковые и визуальные сигналы.
FS-1570 и FS-2570 работают на всех присвоенных частотах передачи в диапазоне 1.6 – 27.5 МГц. Частоты приема выбираются из диапазона 100 кГц – 30 МГц с шагом 10 Гц. Частоты приема и передачи могут устанавливаться независимо или попарно. Цифровой синтезатор частот обеспечивает высокую стабильность частот как для ЦИВ и УБПЧ, так и для телефонии. Компактные размеры корпуса позволяют осуществить гибкий монтаж радиостанции в консоль оборудования связи с экономией пространства.

Опционное оборудование включает устройство подачи сигнала бедствия, блок сигнализации о приеме вызовов, выносной блок управления и устройство управления сообщениями о бедствии. Дополнительно в блоке приемо-передатчика можно установить телекс модем (УБПЧ), который служит для обмена повседневными сообщениями и оперирования сообщениями о бедствии / информацией о безопасности на море, что соответствует требованиям ГМССБ для районов A3 и A4.

Электропитание
24 В пост. тока
20 A для передачи
0.8 A для приема

Основные характеристики

Обычная и экстренная связь
Полностью соответствует требованиям ГМССБ
Мгновенный выбор любого из 256 запрограммированных каналов
Сообщение может состоять из 160 знаков, выводится на хорошо читаемый LCD дисплей
Дополнительный УБПЧ модем и монитор
Простой выбор канала с помощью вращающейся ручки или непосредственного ввода с клавиатуры
Сканирование частот ЦИВ для эктренных и общих вызовов на ПВ/КВ
Возможность редатирования файлов для готовности к экстренной передаче сообщения бедствия
Координаты судна (GPS) автоматически включаются в сообщение о бедствии.

ПВ/КВ SAILOR System 5000

ПВ/КВ радиостанции SAILOR System 5000
Новая серия ПВ/КВ радиостанций ГМССБ SAILOR System 5000 является дальнейшим развитием популярной серии System 4000. В настоящее время готовы к серийному выпуску радиостанции мощностью 150W, 250W и 500W. Все радиостанции комплектуютcя полностью обновленной линейкой аппаратуры, начиная от трансиверов, блоков управления и ATU и заканчивая новыми зарядными устройствами и аларм панелями.
Новая серия радиостанций SAILOR System 5000 закрывает потребности любых типов судов, от малых с районом плавания А2 ГМССБ до больших судов, плавающих в полярных районах А4.

ПВ/КВ Samyung SRG-2150DN / 2250DN

ПВ/КВ радиостанции Samyung SRG-2150DN / 2250DN
Конструктивно SRG-2150DN/2250DN состоит из одного блока, внутри которого размещены блоки приемопередатчика, 6 канального сканирующего приемника ЦИВ, контроллера ЦИВ, а также органы управления и ЖК дисплей. Данная модель пришла на смена успешно зарекомендовавшей себя SRG-1150DN и SRG-1250DN.

SRG-1150DN/1250DN соответствует требованиям Национальной Морской Администрации РФ, имеет одобрение типа Российского Морского Регистра Судоходства и Российского Речного Регистра, а также отвечает Международным Конвенционным требованиям изложенных в резолюциях ИМО (А.806)19, МSC.68(68), A.694(17) и рекомендациях МСЭ-Р М.493-10, М.451-8, М.625-3 для аппаратуры ГМССБ (класс “A”). Радиостанция содержит все необходимые каналы, определяемые регламентом радиосвязи ITU.

Радиостанции предназначены для установки на морские, речные и рыбопромысловые суда, совершающие рейсы в морских районах А1/А2/А3/А4. а также на буровые плавучие установки. Благодаря малым габаритам радиостанция легко монтируется на судах различных классов, в том числе и маломерных.

Радиостанция имеет встроенную систему самодиагностики, которая позволяет осуществлять проверку встроенных и внешних блоков радиостанции.

Для использования в составе комплекса ГМССБ ПВ/КВ радиостанция дополнительно укомплектовывается системой питания/зарядным устройством SP-1250ADC с автоматическим переключением на аварийное питание со звуковой и визуальной сигнализацией, телексным терминалом SN-100, выносным блоком подачи сигнала бедствия SD-250.
Приемопередатчик:

Большой LCD-дисплей с возможностью регулировки яркости (8 уровней)
На LCD-дисплее одновременно отображаются: частоты приема и передачи, номер канала, уровень выходной мощности, вид модуляции, уровень принимаемого сигнала и т.п.
Возможность выбора рабочего канала из памяти (до 300 каналов) и ввода частот приема и передачи с клавиатуры.
Сканирование по частотам и каналам.
Три уровня выходной мощности
Встроенный 6-ти канальный вахтенный приемник ЦИВ осуществляет сканирование на следующих частотах: 2187,5 / 4207,5 / 6312 / 8414,5 / 12577 / 16804,5 КГц.
Технические характеристики ПВ/КВ радиостанции

ОБЩИЕ
Диапазон частот	TX: 1.6 – 27.5000 МГц (шаг 10Гц) RX: 0.5 – 29.9999 МГц (шаг 10Гц)
Режим работы	Симплекс, полудуплекс
Типы модуляции	J3E, H3E, F1B/J2B
Импеданс антенны	50 Ом
Потребляемый ток (при напряжении 24V DC)	TX – макс 15 А (SRG-1150DN) TX – макс 25 А (SRG-1250DN) RX – макс 2.5 А
Температурный диапазон	-15°С +55°С
Габаритные размеры (мм)	288 (Ш) х 312 (В) х 166 (Г)
ПЕРЕДАТЧИК
Тип излучения и мощность	J3E (150 Вт), F1B (100 Вт), H3E (75 Вт): SRG-1150DN J3E (150 Вт), F1B (100 Вт), H3E (75 Вт): SRG-1250DN
Тип генератора	Синтезатор
Ширина полосы	Не более J3E (3 кГц), F1B (0.5 кГц)
Двухтональный сигнал Бедствия	1300, 2100 Гц
ПРИЕМНИК
Чувствительность	Не хуже J3E (3 мкВ), F1B (3 мкВ), H3E (6 мкВ) (20 дБ SINAD)
Вахтенный приемник ЦИВ
Частота приема	2187.5, 4207.5, 6312, 8414.5, 12577, 16804.5 кГц
Тип излучения	F1B
Скорость передачи данных	100 бод
Отклонение частоты	10 Гц.

Телекс ный терминал SN-100 предназначен для подключения к ПВ/КВ радиостанции для судов совершающих рейсы в морских районах А3/А4. SN-100 удовлетворяет всем Национальным и Международным требованиям, имеет одобрение типа Российского Морского Регистра Судоходства и Российского Речного Регистра в составе ПВ/КВ радиоустановки SRG1150DN и SRG1250DN, имеет встроенный телексный модем и поставляется с внешней русифицированной клавиатурой. К терминалу подключаются принтер и лампа аварийного освещения. Терминал русифицирован и может полностью обрабатывать сообщения с символами кириллицы и латиницы, а также имеет встроенную систему диагностики, которая позволяет осуществлять самотестирование как телексного терминала, так и проверку всей ПВ/КВ радиостанции

Телексный терминал SN-100

Возможности

• 10,4″ цветной ЖК-дисплей с возможностью регулировки яркости (5 уровней)
• На дисплее одновременно отображаются: частоты приема и передачи, уровень выходной мощности, номер канала, текущие дата и время и т.д.
• Хранение до 100 переданных и принятых сообщений.
• Возможность распечатки сообщений при использовании специального принтера DPU.414 или принтера с интерфейсом CENTRONICS.

Технические характеристики телексного терминала

Телексный терминал SN-100
Протокол	625, 476-4, 490, 491, 492-3 & F130 CCIR
Режим приема	ARQ (автоматический запрос), CFEC (общая коррекция ошибок), SFEC (выборочная коррекция ошибок)
Память	16М
Центральная частота	1700 Гц
Скорость модуляции	100 бод (ARQ, FEC)
Вид модуляции	AFSK

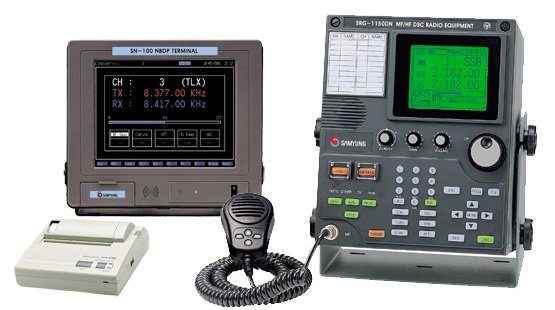

Стандартная комплектация ПВ/КВ радиостанции

• Приемопередатчик, вахтенный приемник , контроллер ЦИВ в едином корпусе
• SAT-100 Антенное согласующее устройство с распаянными кабелями: SAT-100-10M (10 м), SR-8U-10M коаксиальный кабель (10 м)
• SM-1150 Микрофон
• SS-10W4 Внешний громкоговоритель
• EMG-LIGHT Лампа аварийной подсветки
• SRG-1150-AR Соединительные кабели
• SSB-A-K Установочный и крепежный материал
• SRG1150DN-MR Инструкция для пользователя на русском языке
• SRG1150DN-PE Краткая инструкция при бедствии на русском языке
• Индивидуальный Сертификат РМРС
• Индивидуальный Сертификат РРР (Опция)

Дополнительная комплектация

• SAN-308 Штыревая передающая антенна 8 м
• SAN-30R Штыревая приемная (ЦИВ) антенна 4 м
• SP-1250ADC блок питания/зарядное устройство 110 – 220V AC/24V DC /40А – 4 потребителя
• SB-232 Буфер NMEA 1 х 3
• SJ-252 Распределительный электрощит питания
• SN-100 Телексный терминал в составе: лат/рус клавиатура, принтер ОKI Microline 280 с креплением, блок аварийной сигнализации SD-250, держатель бумаги, кабель подключения к радиостанции, кабель подключения принтера, запасные предохранители, рулон бумаги, установочные материалы, инструкция для пользователя на русском языке.
