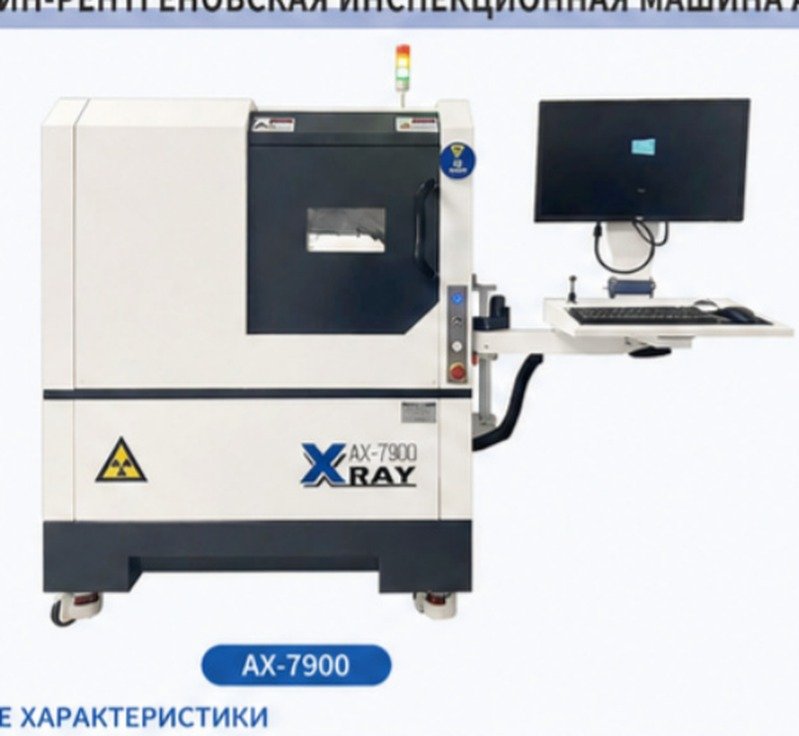

Офлайн-рентгеновская инспекционная машина AX7900 для контроля паяных соединений
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Офлайн-рентгеновская инспекционная машина AX7900 для контроля паяных соединений: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
AX7900 — рентгеновская инспекционная машина для контроля того, что не видит оптика: паяных соединений под корпусами BGA, QFN и LGA, скрытых полостей, качества заполнения переходных отверстий. Источник излучения закрытого типа с напряжением 90 кВ и диапазоном перемещения 140 мм, изображение формирует плоскопанельный детектор; вычислительный блок — промышленный компьютер с 24-ядерным процессором.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Навигационная система четырёхосевая: перемещение трёхосевым механизмом плюс качание и вращение с наклоном ±30 градусов. Это позволяет разглядывать соединение под углом и оценивать форму галтели, а не только тень сверху. Зона загрузки принимает изделия до 520 x 420 мм и платы до 460 x 400 мм массой до 5 кг.
Программная часть — высокопроизводительная система офлайн-инспекции AX-RAY с функцией ИИ версии 1.0: автоматическая настройка изображения по координатным параметрам выбранной позиции, автоматическая навигация с обучением точкам позиционирования, измерение электронных компонентов и полупроводников с расчётом объёма пустот, редактирование нескольких позиций. Интерфейс переключается между китайским и английским языками.
Радиационная безопасность обеспечена на нескольких уровнях: полное экранирование корпуса, доза утечки менее 1 мкЗв/ч, дверца с блокировкой, проблесковая и звуковая сигнализация, панель аварийной остановки, автоматическое отключение источника при открытии дверцы, блокировка дверцы до окончания проверки и автоматический переход трубки в защитный режим при простое более 5 минут.
Ключевые особенности
- Закрытый источник рентгеновского излучения 90 кВ, диапазон перемещения 140 мм
- Плоскопанельный детектор, наклон ±30°, четырёхосевая навигация
- Измерение компонентов, полупроводников и объёма пустот в пайке
- Автоматическая настройка изображения и обучение точкам позиционирования
- Промышленный компьютер с 24-ядерным процессором
- Зона загрузки до 520 x 420 мм, плата до 460 x 400 мм, до 5 кг
- Полное экранирование, доза утечки менее 1 мкЗв/ч
- Блокировка дверцы, аварийная остановка, автоотключение трубки при простое
Применение
Контроль качества пайки BGA, QFN, LGA и других корпусов со скрытыми выводами; оценка пустот в паяных соединениях силовых компонентов; входной контроль компонентов и подсчёт элементов в катушках; арбитраж дефектов на ремонтном участке. Обязательная позиция для производств, выпускающих изделия ответственного назначения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | офлайн-рентгеновская инспекционная машина |
| Источник рентгеновского излучения — тип | закрытый |
| Источник рентгеновского излучения — напряжение | 90 кВ |
| Источник рентгеновского излучения — диапазон перемещения | 140 мм |
| Узел формирования изображения | плоскопанельный детектор |
| Наклон детектора | ±30° |
| Диапазон перемещения | 300 мм |
| Количество осей движения | 4 оси |
| Навигационная система | перемещение трёхосевым механизмом, качание и вращение |
| Вычислительный блок | промышленный компьютер, 24-ядерный процессор |
| Максимальный размер изделия | 520 x 420 мм |
| Максимальный размер платы | 460 x 400 мм |
| Максимальная грузоподъёмность | 5 кг |
| Программное обеспечение | система офлайн-инспекции AX-RAY с функцией ИИ V1.0 |
| Функция измерения | измерение электронных компонентов, полупроводников и объёма пустот |
| Функция автоматической навигации | быстрое перемещение к целевой позиции, программное обучение точкам |
| Функция редактирования позиции | обучение нескольким позициям позиционирования |
| Язык интерфейса | китайский / английский |
| Доза утечки излучения | менее 1 мкЗв/ч |
| Степень защиты | полное экранирование |
| Функции безопасности | дверца с блокировкой, проблесковая и звуковая сигнализация, панель аварийной остановки, автоотключение источника при открытии дверцы, автоматический защитный режим трубки при простое более 5 минут |
| Питание | 220 В, 50 Гц |
| Максимальная мощность | 1,0 кВт |
| Габариты оборудования | 1200 x 1200 x 1500 мм |
| Масса оборудования | 1100 кг |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
