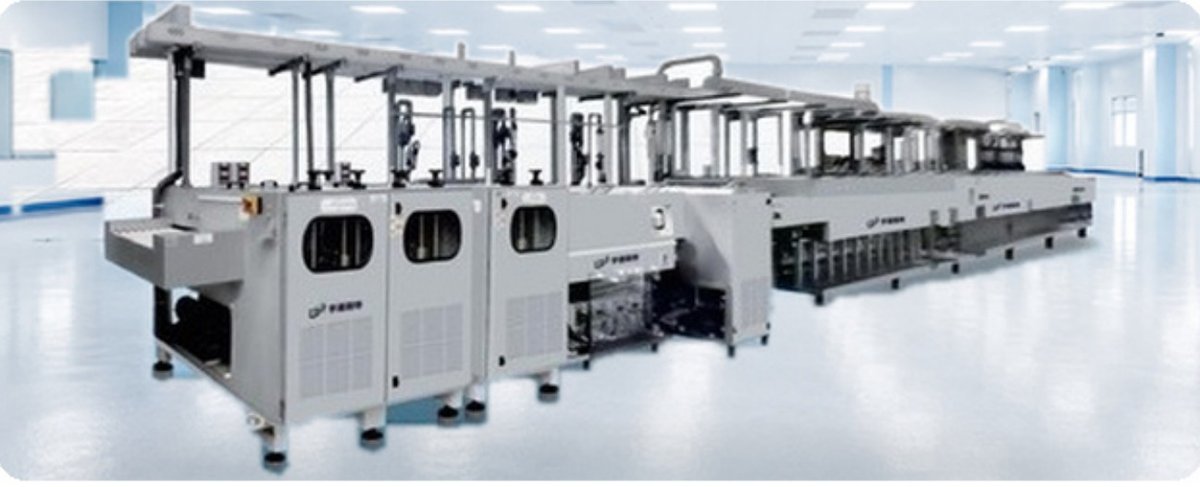

Линия десмира и химической металлизации PTH PCB-PTH-DESMEAR
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Линия десмира и химической металлизации PTH PCB-PTH-DESMEAR: оборудование для изготовления печатных плат. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
Линия решает две связанные задачи. Первая — десмир: удаление наплывов смолы со стенок отверстий, образующихся при сверлении из-за локального разогрева стеклотекстолита. Наплыв закрывает торцы медных внутренних слоёв, и без его удаления межслойное соединение получается дефектным. Вторая — химическая металлизация: формирование на диэлектрических стенках отверстия первичного проводящего слоя, на который затем наращивается гальваническая медь.
Документация
Спецификация на изделие (PDF)
Каталог: линии производства печатных плат (PDF)
Маршрут построен по классической перманганатной схеме: набухание размягчает смолу, щелочной перманганат её окисляет и растворяет, нейтрализация снимает остатки марганца, активация подготавливает поверхность к осаждению, после чего идёт собственно химическое меднение. Ключевой эксплуатационный узел — регенерация перманганатного раствора: она удерживает рабочую концентрацию в допуске и снижает расход дорогой химии, а принудительная циркуляция не даёт раствору кристаллизоваться в трубопроводах и на стенках ванн.
Механика рассчитана на горячую агрессивную среду: приводные шестерни высокотемпературных секций выполнены из нержавеющей стали SUS316. Подачу растворов контролирует электромагнитный расходомер — прибор без движущихся частей в потоке, что для перманганата и активатора принципиально. Водяной нож с разделением потока снижает вынос раствора из ванны в ванну, уменьшая перекрёстное загрязнение и расход промывной воды. Линия штатно интегрируется в MES.
Ключевые особенности
- Полный маршрут: набухание, перманганат, нейтрализация, активация, PTH
- Регенерация перманганатного раствора — стабильная концентрация и меньший расход химии
- Циркуляция раствора предотвращает кристаллизацию
- Приводные шестерни SUS316 для высокотемпературных секций
- Электромагнитный расходомер стабилизирует подачу растворов
- Водяной нож с разделением потока снижает вынос раствора
- Интеграция с MES
Применение
Участок металлизации на производстве двусторонних и многослойных печатных плат: обработка панелей после сверления и удаления заусенцев, перед гальваническим меднением. Применяется на заводах жёстких и гибко-жёстких плат, в том числе при работе с высокоаспектными отверстиями, где качество десмира определяет надёжность межслойного соединения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | линия мокрых процессов десмира и химической металлизации |
| Технологический процесс | перманганатный десмир и химическое меднение отверстий (PTH) |
| Состав линии (типовой маршрут) | набухание — перманганат — нейтрализация — активация — PTH |
| Регенерация раствора | регенерация перманганатного раствора |
| Защита от кристаллизации | принудительная циркуляция растворов |
| Материал приводных шестерён высокотемпературных секций | нержавеющая сталь SUS316 |
| Контроль подачи растворов | электромагнитный расходомер |
| Узел разделения сред | водяной нож с разделением потока |
| Система управления | автоматическая, с интеграцией в MES |
| Обрабатываемые изделия | PCB, FPCB, керамические подложки, полупроводниковые подложки |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
