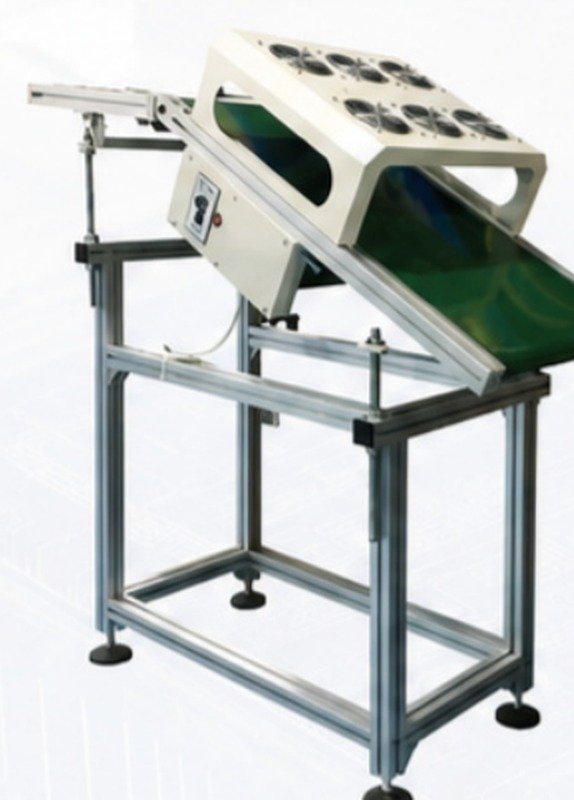

Устройство выгрузки печатных плат после волновой пайки RU-400A
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Устройство выгрузки печатных плат после волновой пайки RU-400A: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-400A ставится на выходе установки волновой пайки. Плата выходит из машины горячей, и брать её руками нельзя ни по соображениям охраны труда, ни из-за риска деформации и повреждения ещё не застывших соединений. Устройство принимает плату, охлаждает её на ходу и подаёт оператору в состоянии, пригодном для дальнейшей работы.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Охлаждение обеспечивают шесть осевых вентиляторов, установленных над транспортной лентой. Лента антистатическая — это принципиально для плат с чувствительными к статике компонентами. Направляющий и натяжной узел удерживает ленту в правильном положении, привод — импортный двигатель с регулятором скорости; диапазон скорости транспортировки 0-1800 мм/мин.
Высота транспортной линии регулируется подъёмным винтовым механизмом в широком диапазоне, что позволяет состыковать устройство с выходом практически любой машины волновой пайки. Максимальная ширина платы 350 мм, направление передачи слева направо или справа налево по выбору. Машина компактная: 1200 x 500 мм в плане, высота 1150-1350 мм, масса 40 кг, потребление всего 60 Вт от обычной сети 220 В.
Ключевые особенности
- 6 осевых вентиляторов охлаждения над транспортной лентой
- Антистатическая конвейерная лента
- Импортный двигатель с регулятором скорости, 0-1800 мм/мин
- Подъёмный винтовой механизм регулировки высоты
- Направляющий и натяжной узел конвейерной ленты
- Максимальная ширина платы 350 мм
- Направление передачи слева направо или справа налево
- Масса 40 кг, потребление 60 Вт от сети 220 В
Применение
Выход установок волновой пайки RU-250, RU-300, RU-350 и RU-450. Также используется как охлаждающий приёмный конвейер после селективной пайки и как буферная позиция перед участком отмывки или контроля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | приёмный конвейер выгрузки плат после волновой пайки |
| Максимальная ширина печатной платы | 350 мм |
| Направление передачи | слева направо или справа налево (опционально) |
| Питание | 220 В, 50/60 Гц, однофазное |
| Мощность | 60 Вт |
| Высота транспортной линии | 1400-7800 мм (диапазон регулировки по каталогу) |
| Скорость транспортировки | 0-1800 мм/мин |
| Тип ленты | антистатическая конвейерная лента |
| Охлаждение | 6 осевых вентиляторов |
| Регулировка высоты | подъёмный винтовой механизм |
| Регулятор скорости | импортный двигатель с управлением скоростью |
| Габаритные размеры (Д x Ш x В) | 1200 x 500 x (1150-1350) мм |
| Масса | 40 кг |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
