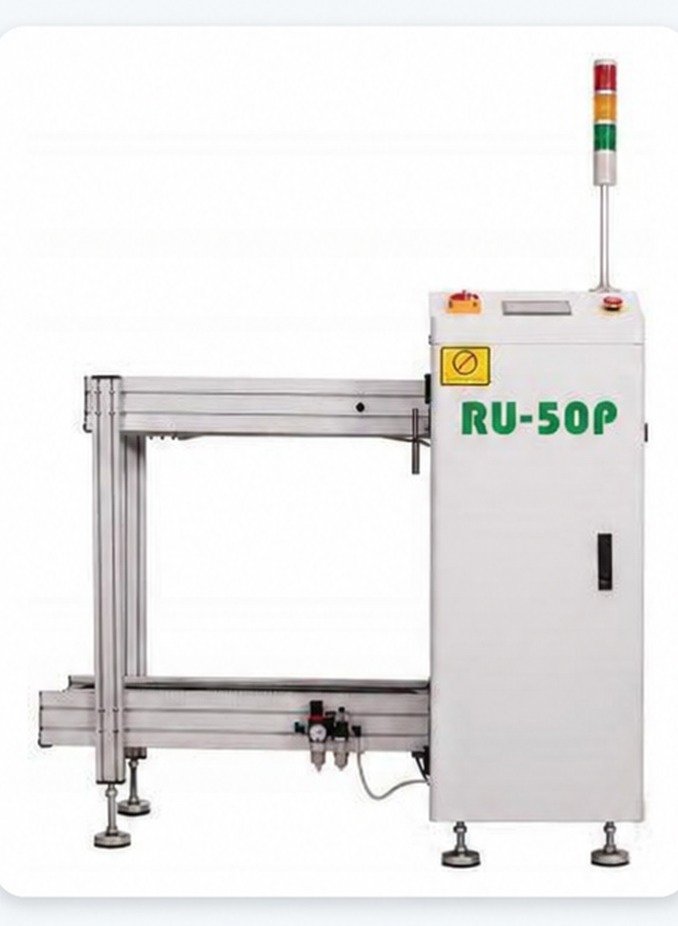

Автоматический загрузчик печатных плат RU-50P с верхней подачей
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Автоматический загрузчик печатных плат RU-50P с верхней подачей: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-50P — машина, с которой начинается автоматическая SMT-линия. Оператор загружает кассету с платами, дальше загрузчик подаёт их в конвейер по одной, синхронно с тактом линии. Это снимает с оператора монотонную операцию и убирает основной источник простоя — паузы между платами на входе.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Кассета поднимается шагами 10, 20, 30 или 40 мм — шаг выбирается под фактический шаг ячеек магазина. Стандартное направление транспортировки слева направо, справа налево доступно как опция. Загрузчик принимает платы шириной 50-250 мм и длиной 50-350 мм толщиной от 0,4 мм; типоразмер применяемого магазина 355 x 320 x 563 мм, рабочая высота передачи 900 мм с допуском +50/-20 мм.
Панель управления выпускается в двух вариантах: сенсорный экран или кнопочная. Совместимость с автоматическими линиями SMT обеспечивается стандартным интерфейсом SMEMA, привод главного двигателя 250 Вт, питание от сети 220 В, потребление около 295 Вт с учётом пневматики. Для работы требуется сжатый воздух 0,4-0,6 МПа и воздушная трубка наружным диаметром 8 мм. Масса машины 150 кг.
Ключевые особенности
- Автоматическая подача плат из кассеты в SMT-линию
- Регулируемый шаг подъёма кассеты: 10, 20, 30 или 40 мм
- Платы 50 x 50 - 350 x 250 мм, толщина от 0,4 мм
- Магазин 355 x 320 x 563 мм
- Совместимость с автоматическими линиями SMT по стандартному интерфейсу
- Два варианта панели управления: сенсорный экран или кнопки
- Высота передачи 900 +50/-20 мм, регулируется
- Мощность главного двигателя 250 Вт, питание 220 В
Применение
Головная позиция полностью автоматической SMT-линии перед трафаретным принтером. Входит в типовую комплектную линию с установщиком RU-F660. Также применяется как буферный накопитель на входе отдельного участка печати или монтажа.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | автоматический загрузчик печатных плат (верхний загрузчик) |
| Электропитание | AC 220 В, 50/60 Гц |
| Потребляемая мощность | 295 Вт |
| Мощность главного двигателя | 250 Вт |
| Размер печатных плат | ширина 50-250 x длина 50-350 мм |
| Толщина платы | не менее 0,4 мм |
| Размеры магазина | 355 x 320 x 563 мм |
| Применяемые магазины | 900 ± 20 мм |
| Шаг подъёма кассеты | 10 / 20 / 30 / 40 мм |
| Высота передачи | 900 +50/-20 мм, регулируется |
| Направление передачи | слева направо (справа налево — опция) |
| Панель управления | сенсорный экран или кнопки |
| Интерфейс | совместим с автоматическими линиями SMT |
| Производительность | 100 шт. |
| Подача воздуха | 4-7 кгс/см2 (5-6 кгс/см2 по коммерческому предложению); 0,4-0,6 МПа |
| Габариты (Д x Ш x В) | 1150 x 880 x 1250 мм по каталогу; 1370 x 765 x 1200 мм по коммерческому предложению |
| Масса | 150 кг |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
