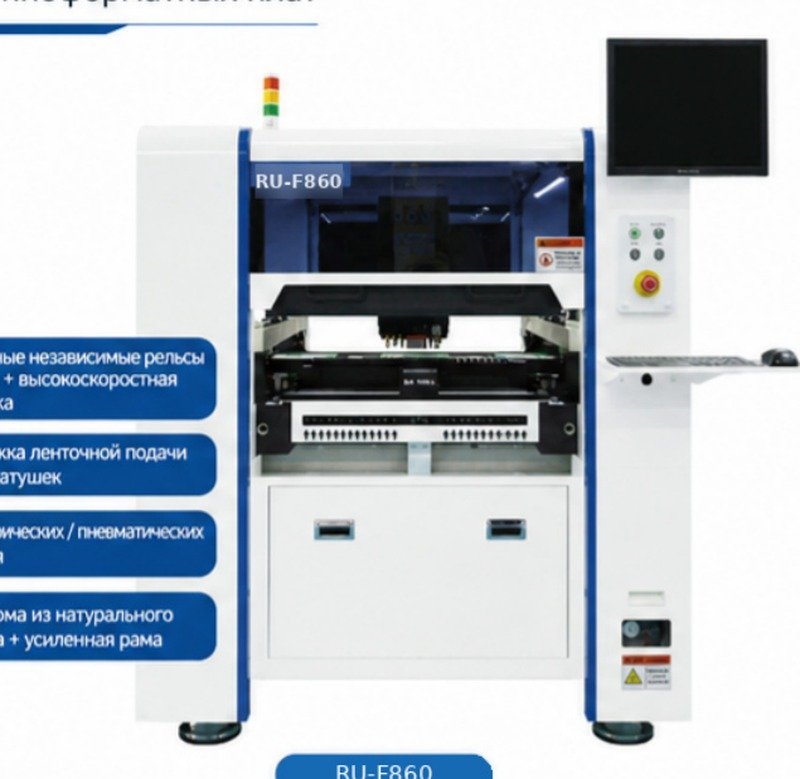

Восьмиголовочный установщик компонентов RU-F860 для крупноформатных плат
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Восьмиголовочный установщик компонентов RU-F860 для крупноформатных плат: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-F860 — производственный автомат поверхностного монтажа с восемью независимыми установочными головками, рассчитанный на крупноформатные платы. Рабочее поле 580 x 380 мм для обычных материалов и 580 x 310 мм при работе с влагочувствительными компонентами позволяет монтировать силовые модули, светодиодные линейки и платы промышленной автоматики без разбиения на панели.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Механика построена вокруг платформы из натурального мрамора и усиленной внутренней стальной рамы: масса 1100 кг гасит вибрацию на высоких скоростях портала, что напрямую отражается на повторяемости 0,01 мм. Перемещение по осям X и Y обеспечивают прецизионные шарико-винтовые пары и линейные направляющие высокой жёсткости, вращение — японские серводвигатели, управление движением — высокоскоростной DSP-привод. Ось Z реализована восемью независимыми подъёмными двигателями с контролем давления захвата.
Подача организована 52 позициями под электрические, пневматические, вибрационные питатели и IC-лотки, совместимые с серией YAMAHA CL; ширина ленты 8-88 мм, катушки до 380 мм по внешнему диаметру. Камера полётного распознавания читает компонент на ходу, промышленная HD-камера с кольцевой подсветкой и динамической автофокусировкой отвечает за реперные метки. Программа собирается точечно или визуально, поддерживается импорт PCB-файлов и списков BOM, CSV, TXT, есть однокнопочное резервное копирование, автокалибровка точности и восстановление после сбоя питания с места остановки.
Ключевые особенности
- 8 независимых установочных головок, ход по оси Z 38 мм
- Платы до 580 x 380 мм (580 x 310 мм для влагочувствительных материалов)
- Средняя производительность 14 000-20 000 комп./ч, максимальная 30 000 комп./ч
- Платформа из натурального мрамора, двойные направляющие по оси X, масса 1100 кг
- 52 позиции подачи, ширина ленты 8-88 мм
- Восемь независимых подъёмных двигателей оси Z с контролем давления
- Восстановление работы после сбоя питания с точки остановки
- Поддержка MES, 17-дюймовый промышленный монитор с двойным дисплеем
Применение
Серийная сборка плат светотехники, источников питания, промышленной электроники и телекоммуникационного оборудования. Машина закрывает участок массового монтажа в линии среднего класса, где нужны большой формат платы и запас по скорости без перехода на флагманский установщик головной линии.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | установщик компонентов, T-образная компоновка |
| Количество установочных головок | 8 шт. (независимые) |
| Точность установки | 0,025 мм |
| Повторяемость установки | 0,01 мм |
| Точность определения позиции | 0,01 мм |
| Максимальная скорость установки | 30 000 комп./ч |
| Средняя скорость установки | 14 000-20 000 комп./ч |
| Размер печатной платы | 580 x 380 мм; 580 x 310 мм для влагочувствительных материалов |
| Высота компонентов | 0-13 мм (автоматическое измерение), максимум 20 мм |
| Диапазон компонентов | 0201, 0402, 0603, 0805, 1206, светодиоды, SOT, QFN, QFP, BGA, шаг выводов не менее 0,3 мм |
| Диапазон перемещения платформы | X: 740 мм, Y: 38 мм |
| Максимальный ход по оси Z | 38 мм |
| Двигатели оси Z | 8 независимых подъёмных двигателей с управлением давлением |
| Количество подающих позиций | 52 шт. |
| Ширина ленты | 8-88 мм |
| Диаметр катушки | до 380 мм; до 310 мм для влагочувствительных материалов |
| Типы питателей | электрические, пневматические, вакуумные, IC-лотки, совместимость с YAMAHA CL |
| Камера меток (Mark) | промышленная HD-камера, кольцевая подсветка, динамическая автофокусировка |
| Камера полётного распознавания | распознавание компонента без остановки портала |
| Привод осей XY | прецизионные шарико-винтовые пары и линейные направляющие высокой жёсткости |
| Серводвигатели | японского производства |
| Система управления движением | высокоскоростной DSP-привод |
| Промышленный компьютер | высокопроизводительный промышленный ПК |
| Операционный интерфейс | 17-дюймовый монитор, поддержка двойного дисплея |
| Формат программирования | точечное и визуальное обучение, импорт PCB, BOM, CSV, TXT |
| Конструкция | двойные направляющие по оси X, платформа из натурального мрамора, усиленная рама |
| Функция восстановления при сбое | продолжение работы с точки остановки после сбоя питания |
| Система MES | поддерживается |
| Безопасность | защита при открытой крышке, кнопка аварийной остановки |
| Вес изделия | 1100 кг |
| Габаритные размеры (Д x Ш x В) | 1310 x 1180 x 1347 мм |
| Сжатый воздух | 0,5-0,6 МПа |
| Электропитание / мощность | 220 В, 50 Гц, 650 Вт |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
