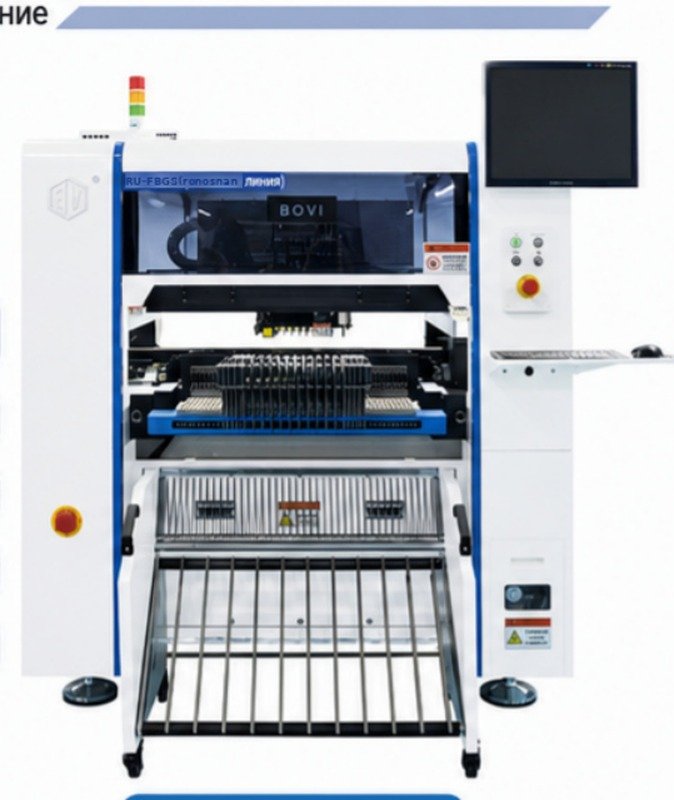

Высокоскоростной установщик компонентов RU-F8GS для головной линии
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Высокоскоростной установщик компонентов RU-F8GS для головной линии: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-F8GS — старшая машина линейки, рассчитанная на головную позицию скоростной SMT-линии. Ось X приводится линейным двигателем с магнитной левитацией: отсутствие механической передачи снимает люфт и износ, поэтому портал держит высокое ускорение без потери повторяемости. Восемь независимых зон по оси Z с ходом 38 мм собраны в один узел высокоскоростного открытия и закрытия, что позволяет захватывать и ставить компоненты разной высоты в одном цикле.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Распознавание построено на двух камерах: камера полётного захвата снимает компонент на ходу, донная камера высокого разрешения выполняет точную привязку сложных корпусов. Обе работают без искажений на высокой скорости, что даёт паспортную среднюю производительность 22000-30000 компонентов в час без учёта времени замены. Диапазон корпусов — от 0402 до QFP, QFN и BGA с шагом от 0,40 мм; нестандартные компоненты с коэффициентом 1,2x изготавливаются под заказ.
Подача реализована на питателях NXT88 с 26 типами сопел, поддержкой вакуумных датчиков, IC-захвата и пружинного захвата; катушки размещаются на передвижной тележке без ограничения количества. Управление ведётся с промышленного ПК под Windows 10 через 17-дюймовый сенсорный дисплей с гибкой двухэкранной схемой; поддерживается интеграция с MES. Стабильность обеспечивается двойными линейными направляющими, гранитным порталом и литым основанием.
Ключевые особенности
- Линейный двигатель с магнитной левитацией по оси X
- 8 независимых зон по оси Z, ход 38 мм
- Средняя производительность 22 000-30 000 комп./ч
- Двойная система зрения: полётная камера + донная камера
- Питатели NXT88, 26 типов сопел, одновременная подача 8/4 мм
- Зона монтажа 600 x 380 мм, высота компонентов до 20 мм
- Гранитный портал, двойные направляющие, литое основание
- Windows 10, 17-дюймовый сенсорный дисплей, поддержка MES
Применение
Головная позиция скоростной линии поверхностного монтажа при серийном производстве плат телекоммуникационного, автомобильного и промышленного назначения. Рассчитан на плотный монтаж чип-компонентов и микросхем, когда основной вклад в такт линии даёт именно этап установки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | высокоскоростной установщик для головной линии, третье поколение |
| Количество установочных головок | 8 шт. (независимые) |
| Точность установки | 0,025 мм |
| Точность повторной установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная скорость установки | 400 000 комп./ч (без учёта времени замены) |
| Средняя скорость установки | 22 000-30 000 комп./ч |
| Площадь установки | 600 x 380 мм |
| Высота установки | 0-13 мм автоматически, максимум 20 мм |
| Диапазон компонентов | 0402, 0603, 0805, 1206, светодиоды, SOT, шаг 0,40 мм и более, QFP, QFN, BGA; нестандартные 1,2x под заказ |
| Привод оси X | линейный двигатель с магнитной левитацией |
| Максимальный ход по оси Z | 38 мм |
| Привод оси Z | 8 независимых зон, высокоскоростное открытие и закрытие в одном узле |
| Диапазон поглощения | 5 мм |
| Тип сопел | NXT с вакуумным датчиком, IC-захват, пружинный захват; 26 типов |
| Количество подающих устройств | NXT88 |
| Способ подачи компонентов | автоматический, поддержка одновременной подачи 8/4 мм |
| Система зрения | камера полётного распознавания + донная камера |
| Камера меток | гибкая интеграция 1D- и 2D-проверки, распознавание Mark-точек |
| Окно управления | 17-дюймовый промышленный сенсорный дисплей, двухэкранная схема |
| Приводные двигатели XYZ | японские серводвигатели |
| Передача XY | высокоточные винты TBI |
| Линейные направляющие XYZ | TBI, тип шестерня-рейка |
| Привод конвейера | японский высокоскоростной DSP-привод |
| Конструкция | двойная линейная направляющая, гранитный портал, литое основание |
| Операционная система | Windows 10, многопоточная, собственная разработка |
| Система MES | поддерживается |
| Самодиагностика | автоматическая, вывод кода неисправности и руководства по устранению |
| Безопасность | трёхцветная сигнализация, остановка при открытии дверей, защитное ограждение |
| Габариты (Д x Ш x В) | 1440 x 1330 x 1450 мм |
| Сжатый воздух | 0,5-0,6 МПа |
| Электропитание / мощность | 220 В, 50 Гц, 6500 Вт |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
