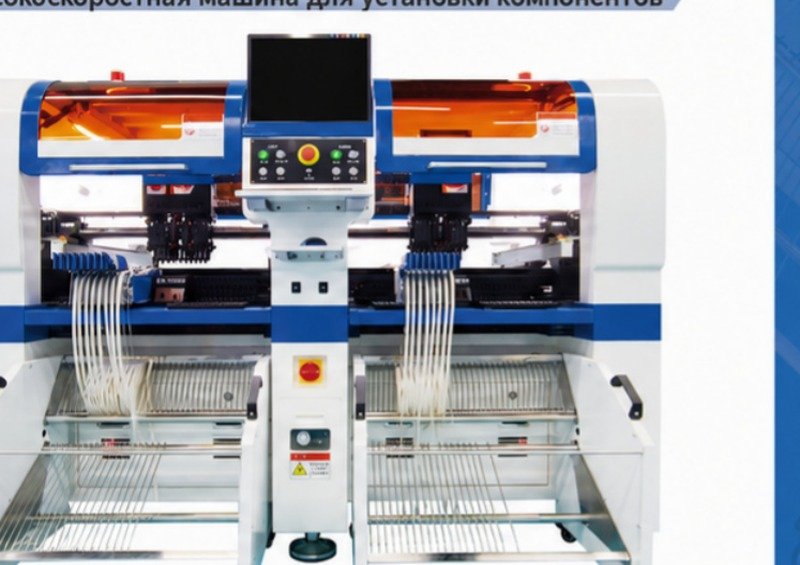

Высокоскоростной установщик компонентов RU-FM16 с модулем летающего захвата
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Высокоскоростной установщик компонентов RU-FM16 с модулем летающего захвата: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-FM16 — самая быстрая машина линейки: два модуля летающего захвата по восемь головок каждый работают над общим полем, обеспечивая типовую производительность 34 000 компонентов в час. Это чип-шутер для участков, где определяющим является объём мелких пассивных компонентов — светодиодные ленты и модули, платы питания, платы с высокой плотностью резисторов и конденсаторов.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Основание машины — цельная мраморная станина с портальной балкой по оси X и двумя портальными балками по оси Y; масса 2200 кг обеспечивает стабильность на предельных ускорениях. Приводы — японские серводвигатели, управление движением построено на высокоскоростной системе двойного DSP. Точность позиционирования 0,01 мм, высота компонентов 0-13 мм определяется автоматически, без замены подкладной пластины.
Подача рассчитана на 88 позиций с двумя типами интерфейса: стандартный электрический порт с совместимостью по питателям Yamaha и пневматический порт NXT Yamaha. Поддерживается одновременный подъём, независимый источник света для летающего захвата и опциональная HD-камера меток с распознаванием двумерных кодов. Автоматическая калибровка всасывания сопел выполняется одной клавишей. Программирование — точечное, визуальное, из PCB-файлов, с исправлением координат и импортом списка компонентов из Excel; поддерживаются библиотеки компонентов стороннего ПО и функция MES.
Ключевые особенности
- 16 установочных головок в двух модулях (8+8)
- Типовая скорость установки 34 000 комп./ч
- 88 позиций подачи, два типа интерфейса питателей
- Цельная мраморная станина, портал по X и двойной портал по Y, масса 2200 кг
- Автоматическая калибровка всасывания сопел одной клавишей
- Независимый источник света для летающего захвата
- Импорт координат из PCB и списка компонентов из Excel
- Поддержка MES и библиотек компонентов стороннего ПО
Применение
Массовое производство светодиодной продукции, плат питания и других изделий с большим числом однотипных пассивных компонентов. Устанавливается в головной части линии как чип-шутер, работающий в паре с более медленным универсальным установщиком, который доводит на плате крупные и нестандартные компоненты.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | высокоскоростной установщик компонентов, модуль летающего захвата |
| Количество установочных головок | 16 шт. (8+8) |
| Типичная скорость установки | 34 000 комп./ч |
| Точность позиционирования | 0,01 мм |
| Количество питателей | 88 |
| Интерфейсы для питателей | стандартный электрический порт (совместимость с питателями Yamaha); пневматический порт NXT Yamaha |
| Высота установки компонентов | 0-13 мм (автоматическая регулировка, без замены стальной пластины) |
| Применимые компоненты | 0201, 0402, 0805, 1206, светодиоды, транзисторы, диоды, SOT, SOT-23, разъёмы, QFP, QFN, BGA, шаг выводов от 0,3 мм |
| Максимальный размер компонента | не более 13 мм |
| Ширина ленты / рабочее поле | максимум 560 x 360 мм (опционально под заказ) |
| Одновременный подъём | поддерживается |
| Источник света | независимый источник света для летающего захвата |
| Маркировочная камера | опциональная HD-камера с распознаванием двумерных кодов |
| Режим всасывания сопел | автоматическая калибровка одной клавишей |
| Противоаварийный контроль сопел | поддерживается |
| Приводной двигатель | японский серводвигатель |
| Система управления движением | высокоскоростная система двойного DSP |
| Метод регулировки | автоматическая точная настройка тремя винтами и двигателем |
| Конструкция платформы | цельная мраморная станина, портальная балка по оси X, двойные портальные балки по оси Y |
| Интерфейс сигнала | поддержка передней и задней лент |
| Программирование | точечное, визуальное, PCB-файлы, исправление координат, импорт Excel, библиотеки стороннего ПО |
| Операционная система | интеллектуальная система визуальной калибровки с простым интерфейсом |
| Функция MES | поддерживается |
| Общий вес машины | 2200 кг |
| Размеры оборудования | 2200 x 1280 x 1560 мм |
| Электропитание | 220 В, 50 Гц |
| Мощность | 1300 Вт |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
