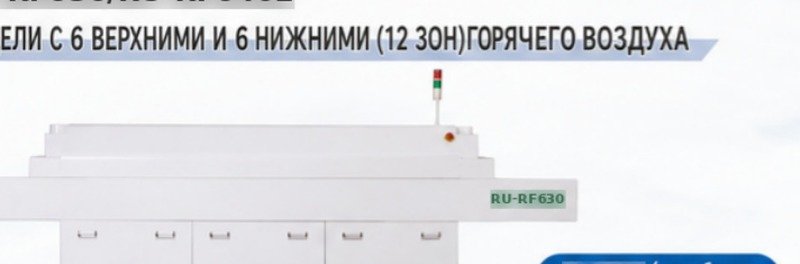

Двенадцатизонная печь оплавления RU-RF630 с сетчатым конвейером
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Двенадцатизонная печь оплавления RU-RF630 с сетчатым конвейером: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-RF630 — базовая двенадцатизонная печь оплавления серии: шесть зон нагрева сверху и шесть снизу на длине корпуса 3500 мм. Управление температурой приборное, каждая зона регулируется отдельно; точность удержания в зоне и колебание температуры на плате не выходят за ±1 °C, рабочий диапазон — до 400 °C с поддержкой свинцовых, бессвинцовых и низкотемпературных припоев.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Теплоизоляция двухслойная, на импортном материале японского производства: наружные поверхности остаются холодными, коэффициент возврата тепла в камеру заметно выше, а расход энергии на поддержание профиля ниже. Циркуляция воздуха организована по общей схеме сверху вниз, тепловой путь короткий, нагрев быстрый. Система двойной рециркуляции с высокоскоростными вентиляторами создаёт принудительный конвективный поток в обоих направлениях; вентиляторы — тайваньские бесщёточные, высокотемпературные, шесть штук по 45 Вт.
Внутренняя камера выполнена из нержавеющей стали SUS304 в зонах нагрева и холоднокатаной стали снаружи, вся полость заполнена импортной теплоизоляционной ватой. Нагреватели — из хромового сплава, повышенного ресурса. Транспорт сетчатый, привод от мотор-редуктора ZD25W с передаточным числом 1:150, скорость регулируется. Печь холодного старта выходит на режим за 15-20 минут, восстановление температуры после загрузки занимает около 3 минут. Аварийная сигнализация — трёхцветная колонна со звуковым сигналом.
Ключевые особенности
- 12 зон нагрева: 6 верхних + 6 нижних
- Точное приборное управление, независимая регулировка каждой зоны
- Точность температуры в зоне и на плате ±1 °C, диапазон 0-400 °C
- Двухслойная теплоизоляция на импортном материале, низкий нагрев корпуса
- Шесть тайваньских бесщёточных высокотемпературных вентиляторов по 45 Вт
- Камера нагрева из нержавеющей стали SUS304, нагреватели из хромового сплава
- Разогрев с холодного старта 15-20 минут, восстановление температуры 3 минуты
- Сетчатый конвейер, привод ZD25W с редукцией 1:150
Применение
Основная печь оплавления для серийной SMT-линии с платами шириной до 350 мм: платы питания, светодиодная продукция, приборные и телекоммуникационные платы. Приборное управление делает модель проще и дешевле в эксплуатации там, где не требуется компьютерная запись и архивирование профилей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | конвекционная печь оплавления с сетчатым конвейером |
| Количество зон нагрева | 6 верхних + 6 нижних |
| Применимые типы припоя | свинцовый, бессвинцовый, низкотемпературный |
| Ширина транспортировки | 350 мм |
| Ширина конвейерной ленты | 300 мм |
| Тип транспортировки | сетчатый конвейер |
| Тип привода конвейера | привод сетчатого конвейера |
| Направление передачи | слева направо / справа налево (опция) |
| Высота передачи | 880 ± 20 мм |
| Метод управления температурой | точное приборное управление |
| Точность управления зонами нагрева | ±1 °C |
| Точность контроля температуры платы | ±1 °C |
| Диапазон контроля температуры | 0-400 °C |
| Время разогрева (холодный старт) | 15-20 минут |
| Время восстановления температуры | 3 минуты |
| Количество зон охлаждения | 1 |
| Метод охлаждения | воздушное |
| Приводной двигатель | редуктор ZD25W, передаточное число 1:150 |
| Скорость конвейера | двигатель 60 Вт, регулировка 1:100 |
| Вентиляторы циркуляции | 6 тайваньских бесщёточных высокотемпературных, 45 Вт |
| Нагреватель | из хромового сплава |
| Внутренняя конструкция | нержавеющая сталь SUS304 в камерах нагрева, холоднокатаная сталь снаружи, импортная теплоизоляционная вата |
| Теплоизоляция | двухслойный изоляционный материал японского производства |
| Аварийная сигнализация | трёхцветный индикатор со звуковым сигналом |
| Питание | трёхфазное 380 В переменного тока |
| Установленная мощность | нагрев 15 кВт; воздухонагнетатель 5 кВт |
| Габаритные размеры (Д x Ш x В) | 3500 x 700 x 1320 мм |
| Вес машины | 300 кг |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
