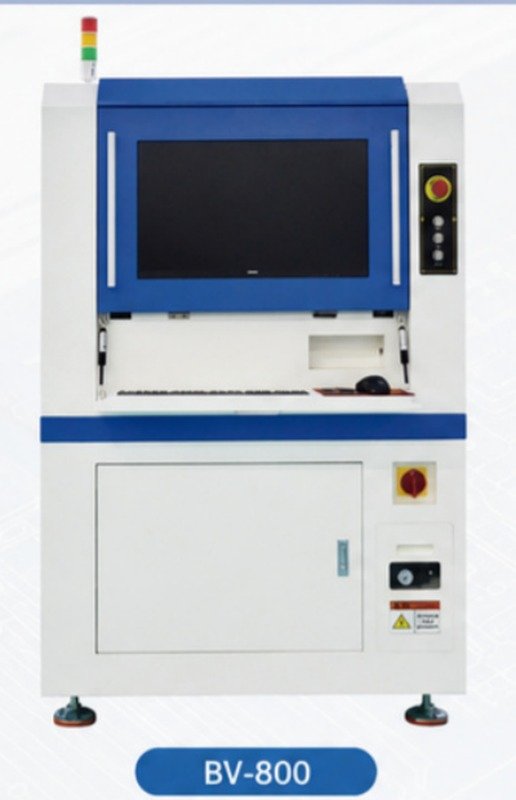

Онлайн-система автоматической оптической инспекции AOI RU-800

Описание

Онлайн-система автоматической оптической инспекции AOI RU-800: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

RU-800 — онлайн-исполнение системы оптического контроля: машина встраивается в конвейер линии и проверяет каждую плату в потоке, без участия оператора. Платы принимаются по стандарту SMEMA, направляющие настраиваются автоматически, фиксация выполняется верхними зажимами по четырём углам.

Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

Оптический тракт заметно мощнее, чем у офлайн-модели: импортная 16-мегапиксельная цветная промышленная камера, поле зрения 36 x 30 мм, разрешение 10, 15 или 20 мкм на точку по опции, высокоскоростной оптический модуль 5,0 Мп с дальностью обзора 8-10 мм и высокоточным цифровым управлением оптикой. Многоугольный источник света RGB с независимой регулировкой яркости каждого источника позволяет настраивать освещение под конкретное покрытие платы. Скорость перемещения достигает 700 мм/с, скорость инспекции — до 3500 см2/с.

Обработка построена на встроенном движке IPE: интеллектуальное сравнение точек, отображение результата в реальном времени, статистическая таблица типов дефектов в виде диаграммы для контроля качества производства. Программирование выполняется в одно касание из графического интерфейса, поддерживается дистанционное управление и полный автономный тест. Проверяются паяльная паста, компоненты, выводы и паяные площадки: смещение, недостаток и избыток припоя, обрыв, перемычка, отсутствие и переворот компонента, неправильная полярность и ориентация микросхемы, деформация выводов. Минимальный распознаваемый компонент — 01005 (0,3 x 0,15 мм). Управление ведёт промышленный ПК на i5-4460 под Windows 7 64-бит с 22-дюймовым экраном.

Ключевые особенности

• Онлайн-исполнение: встраивание в конвейер по стандарту SMEMA
• Импортная цветная промышленная камера 16 Мп, поле зрения 36 x 30 мм
• Разрешение 10/15/20 мкм на точку (опция)
• Скорость инспекции до 3500 см2/с, перемещение до 700 мм/с
• Минимальный распознаваемый компонент 01005 (0,3 x 0,15 мм)
• Многоугольный RGB-источник с независимой регулировкой каждого источника
• Движок IPE: сравнение точек, статистика дефектов в виде диаграммы
• Автоматическая регулировка ширины направляющих, фиксация по четырём углам

Применение

Сплошной контроль качества в потоке на серийных SMT-линиях: платы связи, автомобильной и промышленной электроники, изделия с мелким шагом и компонентами 01005. Ставится после печи оплавления в полностью автоматической линии — в схемах компоновки каталога RU-800 идёт вместе с автоматическим загрузчиком, SPI и NG-разгрузчиком.

Технические характеристики

Параметр	Значение
Тип	онлайн-система автоматической оптической инспекции
Камера	импортная 16-мегапиксельная цветная промышленная
Разрешение	10/15/20 мкм на точку (опция)
Поле зрения (FOV)	36 x 30 мм
Система освещения	многоугольный источник RGB, независимая регулировка яркости каждого источника
Оптика	высокоскоростной оптический модуль 5,0 Мп, дальность обзора 8-10 мм
Управление оптикой	высокоточное цифровое
Скорость перемещения	до 700 мм/с
Скорость инспекции	до 3500 см2/с при FOV 36 x 30 мм
Контролируемые дефекты пасты	смещённый отпечаток, недостаток, избыток, обрыв, загрязнение, перемычка
Контролируемые дефекты компонентов	отсутствие, смещение, неправильная полярность, переворот, неверный компонент, повреждение, загрязнение, неправильная ориентация и контакт микросхемы
Контролируемые дефекты выводов	отсутствие, смещение, деформация, переворот, обрыв, перемычка
Контролируемые дефекты пайки	недостаток и избыток припоя, смещение, неправильная форма, деформация, отсутствие олова, перемычка
Размер платы	35 x 35 - 380 x 480 мм (возможна настройка по требованию заказчика)
Толщина платы	0,3-6 мм
Деформация платы	не более 4-6 мм (для плат специальной формы требуется оснастка коррекции)
Зазор компонентов	сверху не менее 50 мм, снизу не более 100 мм
Минимальный размер компонента	01005 (0,3 x 0,15 мм)
Ось X, Y	привод серводвигателем переменного тока с замкнутой обратной связью, рельсы и линейные направляющие
Точность позиционирования	не более 8 мкм
Система передачи платы	направляющие 90 ± 20 мм, автоматическая регулировка ширины, фиксация верхними зажимами по четырём углам, стандарт SMEMA
Маркировка	2 часто используемых типа меток, возможен выбор нескольких точек
Защита от статического электричества	соответствие стандарту, поддержка испытаний полного процесса
Операционная система	Windows 7 64-бит
Управляющий компьютер	промышленный ПК, материнская плата KST, CPU i5-4460, 4 ГБ ОЗУ, SSD 120 ГБ
Монитор	22-дюймовый промышленный ЖК-экран
Коммуникационный интерфейс	верхний стандарт SMEMA
Условия эксплуатации	температура 10-40 °C, влажность 30-80 % RH
Подача сжатого воздуха	не менее 0,5 МПа
Габариты (Д x Ш x В)	130 x 100 x 174 см (без сигнальной лампы)
Вес	около 700 кг
Питание	AC 220 В ±10 %, 50/60 Гц, номинальная мощность 650 Вт

Как подготовить запрос

Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
