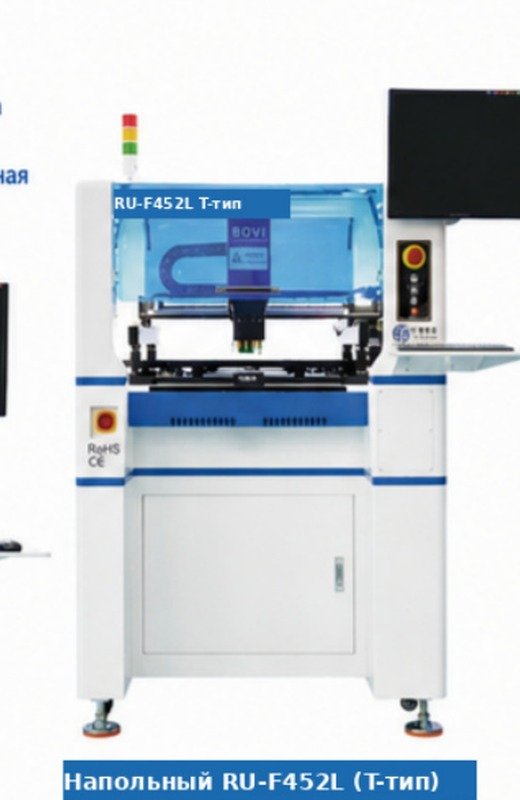

Напольный установщик компонентов RU-F452L (4 головки, T-образная компоновка)
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Напольный установщик компонентов RU-F452L (4 головки, T-образная компоновка): оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-F452L — напольный вариант четырёхголовочного установщика поверхностного монтажа T-образной компоновки. От настольного RU-F452 машина отличается литой станиной на регулируемых опорах: высота корпуса 1257 мм, масса 300 кг. Дополнительная масса гасит вибрацию при разгоне портала, а высота рабочей зоны согласуется с конвейерными модулями SMT-линии, поэтому установщик подключается к загрузчику и печи оплавления без промежуточных подставок.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Метрология и привод не отличаются от базовой модели: точность установки 0,025 мм, повторяемость и точность позиционирования 0,01 мм, зона монтажа 475 x 370 мм, четыре независимые оси Z с ходом 38 мм. Компонент распознаётся на лету, поэтому портал не останавливается для съёмки. Диапазон обрабатываемых корпусов — от чип-компонентов 0201 до QFN и BGA с шагом выводов от 0,3 мм, высота компонента до 13 мм определяется автоматически.
Подающая часть на 52 позиции принимает электрические, пневматические и вибрационные питатели, совместимые с YAMAHA CL, плюс 12 слотов под ленту-носитель; катушки размещаются на передвижной тележке без жёсткого ограничения количества. Насадки JUKI-совместимые, банк автосмены на 24 сопла. Оболочка управления — собственной разработки, с автоматической калибровкой точности, самодиагностикой и оптимизацией траектории в одно нажатие.
Ключевые особенности
- Напольная станина 1257 мм — прямое встраивание в конвейерную линию
- 4 независимые головки, автоматическая смена 24 насадок
- Повторяемость и позиционирование 0,01 мм, точность установки 0,025 мм
- Средняя производительность 7500-11000 CPH, пиковая 12000 CPH
- 52 позиции подачи, поддержка электрических, пневматических и вибрационных питателей
- Масса 300 кг — сниженная вибрация на высоких ускорениях
- Питание 220 В, 50 Гц, 300 Вт
Применение
Малые и средние линии SMT-монтажа, где установщик работает в связке с трафаретным принтером и печью оплавления. Подходит для сборки плат промышленной автоматики, светотехники, зарядных и питающих модулей, а также как второй установщик для разгрузки основной машины по редким позициям.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | напольный установщик компонентов, T-образная компоновка |
| Количество установочных головок | 4 шт. (независимые) |
| Точность установки чипов | 0,025 мм |
| Повторяемая точность установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная производительность | 12 000 CPH |
| Средняя скорость установки | 7 500-11 000 CPH |
| Площадь установки | 475 x 370 мм |
| Высота компонентов | 0-13 мм (автоматическое опускание) |
| Максимальный размер компонента | не более 13 мм |
| Диапазон компонентов | 0201, 0402, 0603, 0805, 1206, светодиоды, SOT, QFN (шаг не менее 0,3 мм), BGA |
| Максимальный ход по оси Z | 38 мм |
| Тип оси Z | независимый, высокоскоростной, замкнутый контур |
| Диапазон вакуумного захвата | 5 мм |
| Автоматическая замена насадок | поддержка 24 насадок |
| Тип вакуумных насадок | совместимы с JUKI |
| Количество подающих позиций | 52 шт. |
| Количество слотов для ленты-носителя | 12 шт. |
| Типы питателей | электрические / пневматические / вибрационные, YAMAHA и серия CL |
| Камера полётного распознавания | есть, без остановки установки |
| Привод осей XY | прецизионные винты и линейные направляющие TBI |
| Приводной двигатель | японский серводвигатель |
| Направление подачи | слева направо / справа налево (опционально) |
| Настройка направляющих | ручная + автоматическая |
| Вес изделия | 300 кг |
| Габариты (Д x Ш x В) | 1015 x 1105 x 1257 мм |
| Рабочее давление воздуха | 0,5-0,6 МПа |
| Электропитание / мощность | 220 В, 50 Гц, 300 Вт |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
