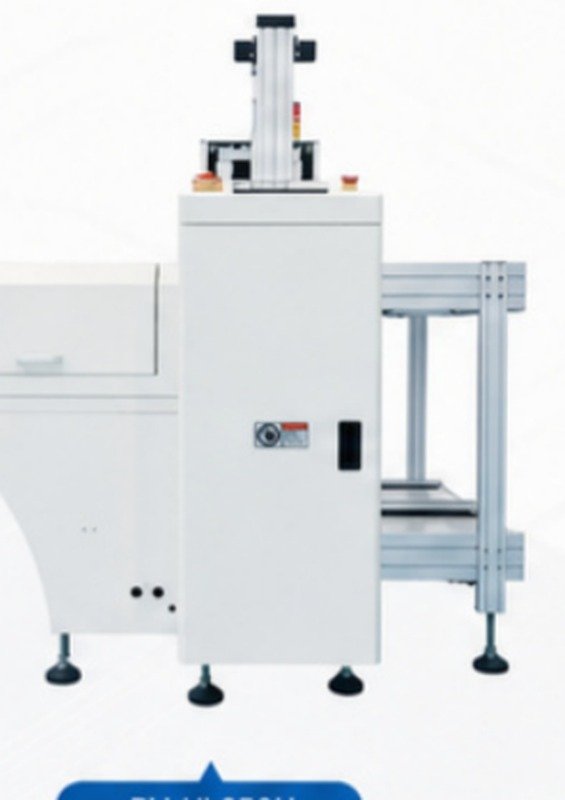

Двухрельсовый загрузчик-выгрузчик плат NG/OK RU-UL250H
Цена по запросу
Не является публичной офертой. Цену, наличие и срок поставки уточняйте по e-mail.
- Ответ по e-mail — обычно в течение рабочего дня
- Совместимость сверим до заказа
- Доставка по России и Казахстану
Описание
Двухрельсовый загрузчик-выгрузчик плат NG/OK RU-UL250H: оборудование для сборки и контроля электронных узлов. OmegaBC поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-UL250H решает задачу, которая возникает сразу после установки в линию системы оптического контроля: брак нужно физически отделить от годных плат, не останавливая конвейер. Устройство подключается к линии, принимает сигнал результата контроля и раскладывает платы по двум рельсам — годные в один магазин, забракованные в другой.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Конвейер двухрельсовый, направляющие выполнены из алюминиевого сплава с рифлёной поверхностью; привод — двигатель переменного тока 300 Вт с цепной передачей и опорными валами, резиновая транспортная лента. Управление ведёт ПЛК Mitsubishi; предусмотрен режим отказа по вводу-выводу с не менее чем десятью каналами (опционально). Время цикла подачи составляет около 20 секунд, время подъёма магазина — около 6 секунд, шаг выбора ячейки 1-4 с шагом 10 мм.
Базовый типоразмер RU-UL250H рассчитан на платы от 50 x 50 до 350 x 250 мм толщиной от 0,4 мм. Высота передачи 900 ± 20 мм настраивается пользователем, направление передачи слева направо (справа налево — опция). Питание от сети 220 В, потребление 300 Вт, масса 150 кг. В серии доступны более крупные типоразмеры RU-UL330H, RU-UL390H и RU-UL460H.
Ключевые особенности
- Автоматическое разделение поступающих плат на OK и NG
- Двухрельсовый конвейер из алюминиевого сплава с рифлёной поверхностью
- Управление через ПЛК Mitsubishi
- Платы 50 x 50 - 350 x 250 мм, толщина от 0,4 мм
- Время цикла подачи около 20 с, время подъёма около 6 с
- Шаг выбора ячейки 1-4 (10 мм на шаг)
- Высота передачи 900 ± 20 мм, настраивается пользователем
- Питание 220 В, мощность 300 Вт
Применение
Замыкающая позиция полностью автоматической линии онлайн-контроля: устанавливается после AOI RU-800 и принимает результат инспекции. В схеме компоновки каталога такое устройство обозначено как «NG-разгрузчик / накопитель» в составе линии длиной 15480 мм с восьмиголовочным флагманским установщиком.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | двухрельсовый загрузчик-выгрузчик NG/OK |
| Назначение | подключение к конвейерной линии SMT, автоматическое разделение плат на OK и NG |
| Размер платы | 50 x 50 - 350 x 250 мм |
| Толщина платы | минимум 0,4 мм |
| Время цикла подачи | около 20 с |
| Время подъёма | около 6 с |
| Способ управления | ПЛК Mitsubishi |
| Режим отказа | ввод-вывод не менее 10 каналов (опционально) |
| Конструкция конвейера | двухрельсовая направляющая с рифлёной поверхностью из алюминиевого сплава |
| Тип привода | двигатель переменного тока 300 Вт, цепная передача, опорные валы, резиновый конвейер |
| Напряжение питания | AC 220 В, 50/60 Гц, мощность 300 Вт |
| Направление передачи | слева направо (справа налево — опция) |
| Высота передачи | 900 ± 20 мм, настраивается пользователем |
| Шаг выбора | 1-4 (10 мм на шаг) |
| Допуск массы платы | ширина не более 8 мм (по таблице каталога) |
| Габариты (Д x Ш x В) | 1700 x 1450 x 1200 мм |
| Размер магазина / упаковки | 350 x 320 x 563 мм |
| Масса | 150 кг |
Как подготовить запрос
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
