Разъём АИС для лоцмана: место на мостике и состав заказа

Новый транспондер АИС может быть указан в предложении вместе с дисплеем и антенной, а принадлежности для подключения компьютера лоцмана — отдельной строкой. Перед заказом нужно выяснить, есть ли такой разъём на судне, где он расположен и как относится к выбранному комплекту. Для NSR NSI-1000 в каталоге Alpha Solutions, сайта нашей группы изготовитель отдельно перечисляет NPP100 Pilot Plug среди дополнительных позиций.

Это не повод считать разъём ненужным. Категория принадлежности в коммерческом перечне и требования к установленной судовой системе описывают разные вещи. Разбор помогает связать заказ с рабочим местом лоцмана, не предполагая заранее ни комплектность поставки, ни совместимость всех имеющихся соединений.

Запросить

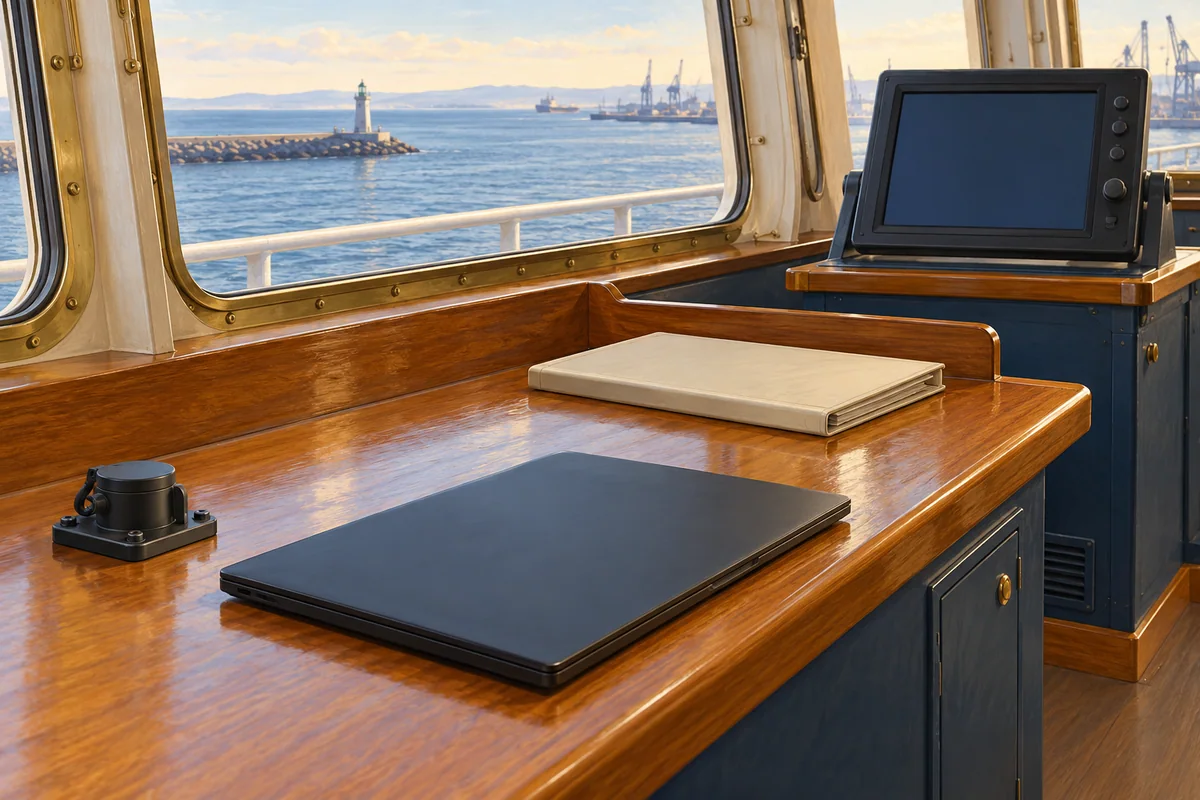

Закрытый ноутбук, условный разъём под непрозрачной крышкой и отдельный пустой экран АИС. — Авторская иллюстрация. Оборудование и расположение условные; это не фотография конкретной модели, монтажная схема или подтверждение соответствия установки.

Какие документы рассматриваются

Основание — часть V Правил по оборудованию морских судов РС, версия 01.01.2026, приложение 6 «Рекомендации по установке судовой аппаратуры автоматической идентификационной системы». Область части V по пункту 1.1.1 — самоходные суда, не совершающие международные рейсы; дополнительные указания Администрации флага учитывают по пункту 1.1.3.

Пункт 3.2.1 приложения называет лоцманский разъём обязательной составляющей судовой аппаратуры и предусматривает его на мостике вблизи рабочего места лоцмана для подключения персонального компьютера к АИС. Применимость рассматривают в документах конкретного судна; эта статья не устанавливает обязательность АИС на всех судах и не переносит область части V на международные рейсы.

Сохраняемый разъём нужно описать отдельно

При замене транспондера внешняя панель с разъёмом может остаться прежней. Для предложения полезно определить её модель, расположение и принадлежность к существующей системе. Сведения только о новом дисплее не показывают, будет ли эта панель сохранена и предусмотрено ли соединение с новым блоком.

Вместо общей фразы «подключить лоцмана» составьте перечень: АИС, разъём, соединительная линия, предполагаемое рабочее место и используемое внешнее оборудование. Нужные переходники и соединения подтверждают по документации обеих сторон. Похожая форма корпуса разъёма сама по себе этого не доказывает.

Приложение 6 содержит конкретную конфигурацию разъёма и назначение контактов. Эти данные нужны специалистам при согласовании установки. Статья не предлагает распайку, самостоятельное изготовление кабеля или подключение случайного адаптера к действующей аппаратуре.

Дисплей АИС и компьютер лоцмана решают разные задачи

В пункте 3.1.1 приложения отдельно рассматривается минимальный дисплей в месте, откуда обычно осуществляется управление судном. Пункт 3.3.1 касается сопряжения с навигационными средствами отображения, пригодными для показа информации АИС. Наличие такого экрана не исключает отдельного вопроса о разъёме возле рабочего места лоцмана.

Для NSI-1000 изготовитель выделяет транспондер и минимальный дисплей NSI-1000D; NPP100 в брошюре V16 указан как дополнительная позиция. Поэтому в запросе надо прямо обозначить, нужен ли он в новом комплекте или сохраняется существующий узел с подтверждаемым подключением.

NSI-1000 является судовой АИС класса A. Его назначение отличается от АИС-САРТ для поиска и спасания. Совместимость с сообщениями аварийных средств, указанная изготовителем, не превращает обычный транспондер в переносной аварийный прибор и не определяет комплектность лоцманского подключения.

Что включить в переоборудование

Укажите размеры и общий вид доступного места, положение разъёма относительно рабочего места лоцмана, модели новой и сохраняемой аппаратуры. Если перемещается консоль, приложите прежний и предлагаемый планы: старое удобное положение разъёма может перестать быть удобным после изменения постов.

Необходимые проверки соединения и передачи информации согласуют вместе с работами. По пункту 1.1 приложения к установке АИС допускаются специалисты изготовителя или предприятия, признанные Регистром для таких работ; установка силами экипажа либо непризнанной организацией не допускается. Самостоятельную переделку проводки по фотографии комплектующих этот материал не описывает.

Что написать для расчёта

Сообщите данные судна, применимые документы, модель АИС, количество требуемых комплектов и состав сохраняемых узлов. Разделите в запросе транспондер, дисплей, разъём, принадлежности и работы. Подтверждение исполнения NPP100 и его подключения должно относиться к конкретному предложению, а не только к названию семейства NSR.

Контакты для ответа дописываются в почтовой программе после открытия запроса. Наличие, состояние, документы, стоимость и срок поставки согласуются отдельно для выбранного состава.

Источники

Требования РКО рассматривают отдельно. Дата работы с источниками: 26 октября 2026 года, Астана.
