OmegabcPCB-IL-PREP: выбор исполнения под номенклатуру
Одного совпадения названия процесса недостаточно для выбора. Машина должна проходить по ограничениям конкретного изделия и сохранять нужный результат при смене номенклатуры. Разбор помогает отделить обязательное исполнение от опций, которые можно заказать позже. Для PCB-IL-PREP это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-IL-PREP
Что учитывать для PCB-IL-PREP

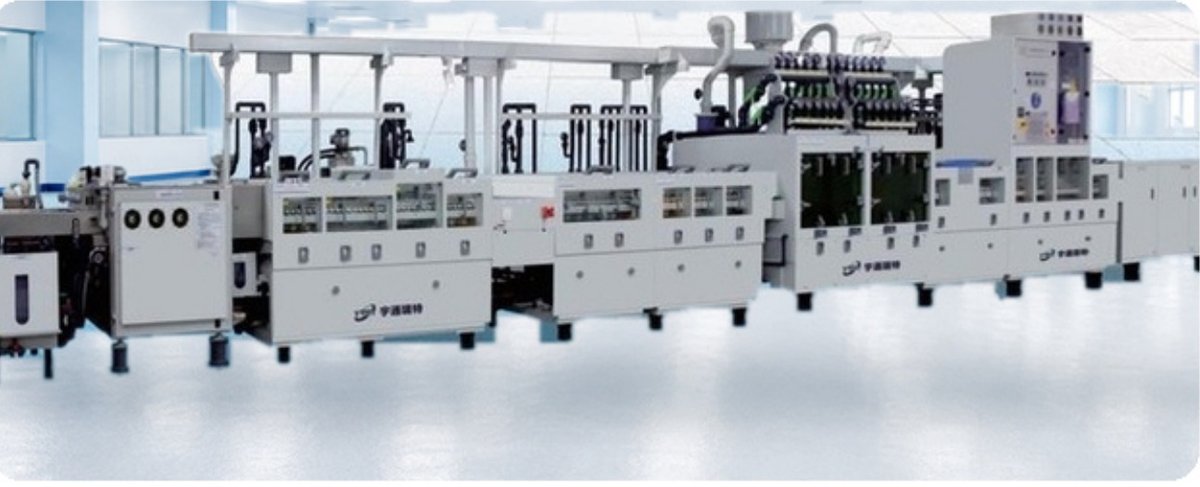

Линию подготовки внутренних слоёв выбирают по самому сложному ядру в программе выпуска. Для тонкой заготовки важно не только получить чистую медь, но и провести её через все секции без замятия кромки и повреждения поверхности.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | микротравильная подготовка меди внутренних слоёв |
| Состав линии (типовой маршрут) | загрузка — микротравление — промывка — DI-вода — сушка |
| Минимальная толщина обрабатываемой заготовки | от 0,04 мм |
| Транспортная система | равномерная роликовая транспортировка тонких заготовок |
| Контроль технологической среды | автоматический контроль воды и химических растворов |
Составить матрицу применимости
- Выбрать три характерных изделия: основное серийное, самое сложное по обработке и ожидаемое новое. Для каждого зафиксировать входные данные и ограничения.
- Сопоставить изделия с параметрами поставляемого исполнения. Пограничные значения вынести в отдельные вопросы; не считать запас по одному параметру запасом по всем остальным.
- Запросить подтверждение спорных сочетаний параметров на одном изделии. Отдельно отметить оснащение, без которого опубликованный диапазон недоступен.
Вопросы именно по этому модулю
- Передать образцы самого тонкого и самого длинного ядра, а не только среднюю плату.
- Согласовать допустимое снятие меди и метод оценки подготовленной поверхности с технологом.
- Получить компоновку промывки и сушки, требования к DI-воде и точки подключения.
Эти пункты следует связать с задачей текущего разбора: выбор исполнения под номенклатуру. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений.
Паспортный предел обычно относится к определённым условиям. Возможность выполнить каждую операцию по отдельности ещё не подтверждает работу на вашей самой сложной плате.
Запросить предложение: PCB-IL-PREP
Карточка и документы
Характеристики и состав PCB-IL-PREP
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
