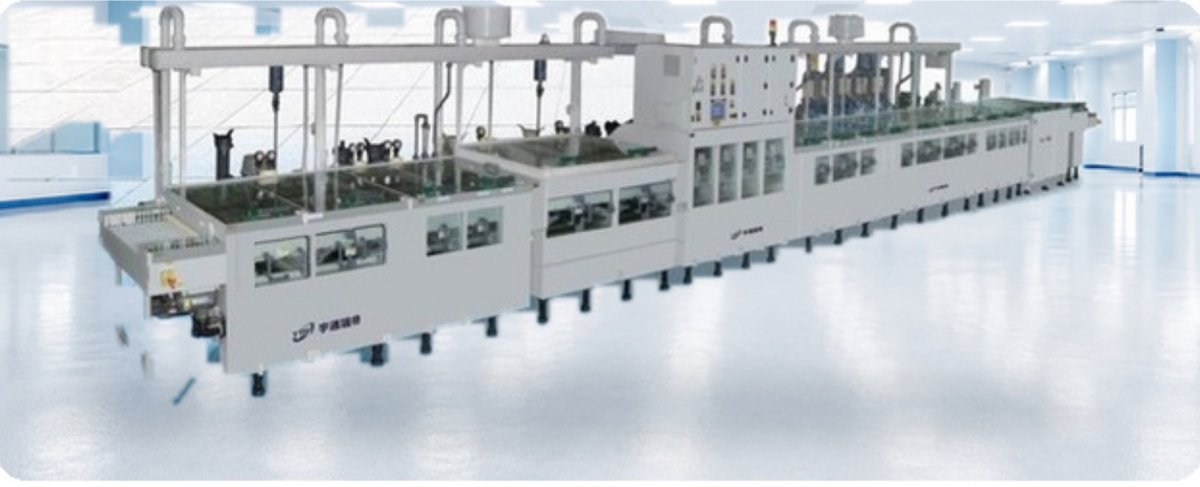

OmegabcPCB-OX-BROWN: выбор исполнения под номенклатуру
Одного совпадения названия процесса недостаточно для выбора. Машина должна проходить по ограничениям конкретного изделия и сохранять нужный результат при смене номенклатуры. Разбор помогает отделить обязательное исполнение от опций, которые можно заказать позже. Для PCB-OX-BROWN это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-OX-BROWN
Что учитывать для PCB-OX-BROWN
Коричневое оксидирование заказывают под согласованную конструкцию многослойной платы. Главный результат — поверхность внутреннего слоя, пригодная для следующего этапа прессования, а не просто изменение цвета меди.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | коричневое оксидирование меди внутренних слоёв |
| Состав линии (типовой маршрут) | микротравление — промывка — DI-вода — оксидирование — сушка |
| Транспортная система | подвижные коррозионностойкие ролики с равномерным прижимом |
| Защита поверхности | ролики не повреждают поверхность платы, антистатическая защита без повреждения платы |
| Узел равномерности обработки | водяной нож и ванна оксидирования |
Составить матрицу применимости
- Выбрать три характерных изделия: основное серийное, самое сложное по обработке и ожидаемое новое. Для каждого зафиксировать входные данные и ограничения.
- Сопоставить изделия с параметрами поставляемого исполнения. Пограничные значения вынести в отдельные вопросы; не считать запас по одному параметру запасом по всем остальным.
- Запросить подтверждение спорных сочетаний параметров на одном изделии. Отдельно отметить оснащение, без которого опубликованный диапазон недоступен.
Вопросы именно по этому модулю
- Описать предыдущую подготовку меди и время до следующей операции.
- Указать требования к отсутствию повреждений рисунка и равномерности поверхности.
- Согласовать контроль образцов после прессования и границы ответственности участков.
Эти пункты следует связать с задачей текущего разбора: выбор исполнения под номенклатуру. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений.
Паспортный предел обычно относится к определённым условиям. Возможность выполнить каждую операцию по отдельности ещё не подтверждает работу на вашей самой сложной плате.
Запросить предложение: PCB-OX-BROWN
Карточка и документы
Характеристики и состав PCB-OX-BROWN
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
