OmegabcPCB-SES-LINE: выбор исполнения под номенклатуру
Одного совпадения названия процесса недостаточно для выбора. Машина должна проходить по ограничениям конкретного изделия и сохранять нужный результат при смене номенклатуры. Разбор помогает отделить обязательное исполнение от опций, которые можно заказать позже. Для PCB-SES-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-SES-LINE
Что учитывать для PCB-SES-LINE

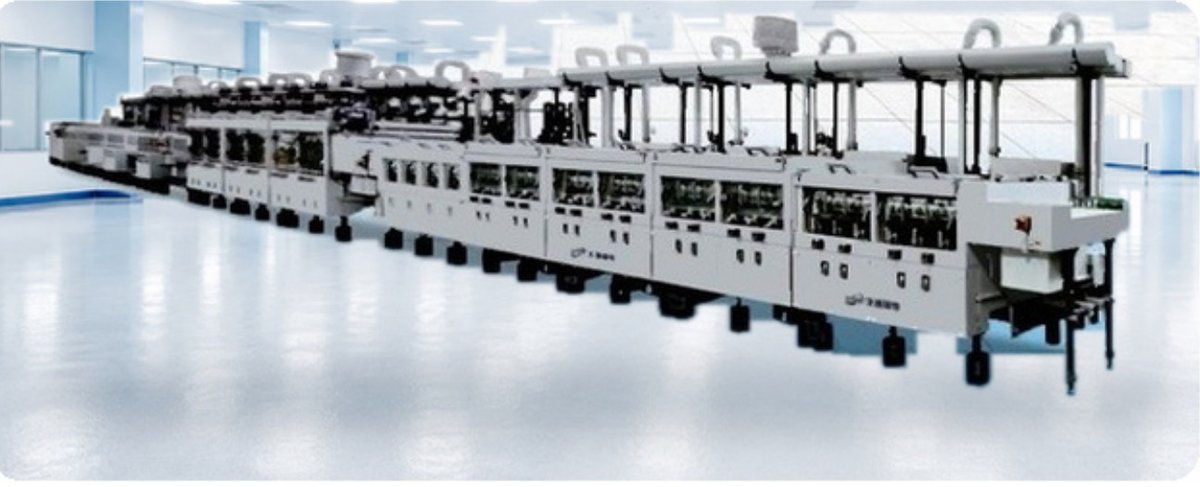

Для участка наружного рисунка PCB-SES-LINE нужно описать входящее состояние панели и требуемый результат после снятия резиста, травления и снятия олова. Это самостоятельная позиция со своим маршрутом, а не другое название DES.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | автоматическая горизонтальная линия мокрых процессов |
|---|---|
| Технологический процесс | SES — снятие резиста, травление меди, снятие олова |
| Состав линии (типовой маршрут) | загрузка — снятие резиста — травление — промывка — снятие олова — сушка |
| Минимальная ширина проводника | 3 mil |
| Минимальный межпроводниковый зазор | 3 mil |
| Равномерность травления C.O.V. | не менее 97% |
Составить матрицу применимости
- Выбрать три характерных изделия: основное серийное, самое сложное по обработке и ожидаемое новое. Для каждого зафиксировать входные данные и ограничения.
- Сопоставить изделия с параметрами поставляемого исполнения. Пограничные значения вынести в отдельные вопросы; не считать запас по одному параметру запасом по всем остальным.
- Запросить подтверждение спорных сочетаний параметров на одном изделии. Отдельно отметить оснащение, без которого опубликованный диапазон недоступен.
Вопросы именно по этому модулю
- Описать панель непосредственно перед снятием резиста.
- Задать контроль удаления резиста, меди вне рисунка и защитного олова.
- Согласовать геометрию контрольного рисунка и метод измерений.
Эти пункты следует связать с задачей текущего разбора: выбор исполнения под номенклатуру. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений.
Паспортный предел обычно относится к определённым условиям. Возможность выполнить каждую операцию по отдельности ещё не подтверждает работу на вашей самой сложной плате.
Запросить предложение: PCB-SES-LINE
Карточка и документы
Характеристики и состав PCB-SES-LINE
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
