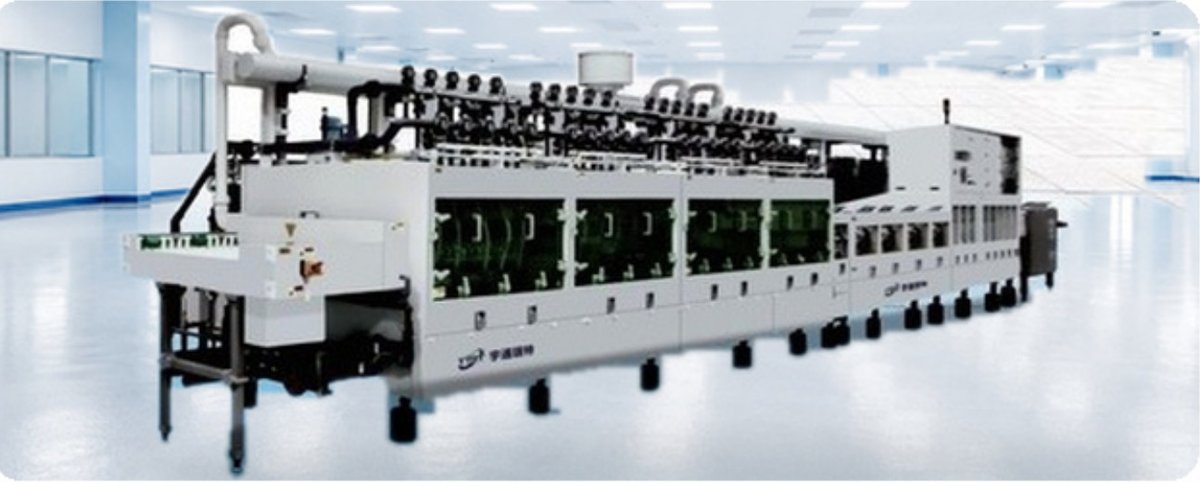

OmegabcPCB-SM-DEV: выбор исполнения под номенклатуру
Одного совпадения названия процесса недостаточно для выбора. Машина должна проходить по ограничениям конкретного изделия и сохранять нужный результат при смене номенклатуры. Разбор помогает отделить обязательное исполнение от опций, которые можно заказать позже. Для PCB-SM-DEV это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-SM-DEV
Что учитывать для PCB-SM-DEV
Участок проявления паяльной маски выбирают с учётом рисунка открытых площадок и отверстий. PCB-SM-DEV относится к проявлению уже подготовленной фотополимерной маски; весь масочный цикл одной этой позицией не закрывается.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия проявления |
|---|---|
| Технологический процесс | проявление жидкой фотополимерной паяльной маски |
| Состав линии (типовой маршрут) | загрузка — предварительная мойка — проявление — промывка — DI-вода — сушка |
| Система распыления | качающаяся, с регулировкой давления |
| Контроль раствора | мониторинг концентрации и температуры |
| Контроль финишных операций | контроль качества промывки и сушки |
Составить матрицу применимости
- Выбрать три характерных изделия: основное серийное, самое сложное по обработке и ожидаемое новое. Для каждого зафиксировать входные данные и ограничения.
- Сопоставить изделия с параметрами поставляемого исполнения. Пограничные значения вынести в отдельные вопросы; не считать запас по одному параметру запасом по всем остальным.
- Запросить подтверждение спорных сочетаний параметров на одном изделии. Отдельно отметить оснащение, без которого опубликованный диапазон недоступен.
Вопросы именно по этому модулю
- Передать тип маски и тестовый рисунок с мелкими отверстиями.
- Определить критерии неполного проявления и повреждения покрытия.
- Согласовать промывку, сушку и контроль после выхода из модуля.
Эти пункты следует связать с задачей текущего разбора: выбор исполнения под номенклатуру. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений.
Паспортный предел обычно относится к определённым условиям. Возможность выполнить каждую операцию по отдельности ещё не подтверждает работу на вашей самой сложной плате.
Запросить предложение: PCB-SM-DEV
Карточка и документы
Характеристики и состав PCB-SM-DEV
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
