OmegabcRU-300: выбор исполнения под номенклатуру
Одного совпадения названия процесса недостаточно для выбора. Машина должна проходить по ограничениям конкретного изделия и сохранять нужный результат при смене номенклатуры. Разбор помогает отделить обязательное исполнение от опций, которые можно заказать позже. Для RU-300 это означает проверить оснастку, предподогрев и обслуживание контура флюса.
Что учитывать для RU-300
RU-300 рассматривают для изделий, которым требуется согласованный прогрев перед волной. Число зон полезно только вместе с измерением температуры самой платы и ограничениями установленных компонентов.
Модуль выполняет волновую пайку. В исходных данных укажите плату, выводные компоненты, маскирование и требования к флюсу. Результатом проверки должны быть качество согласованных выводных соединений после пайки.

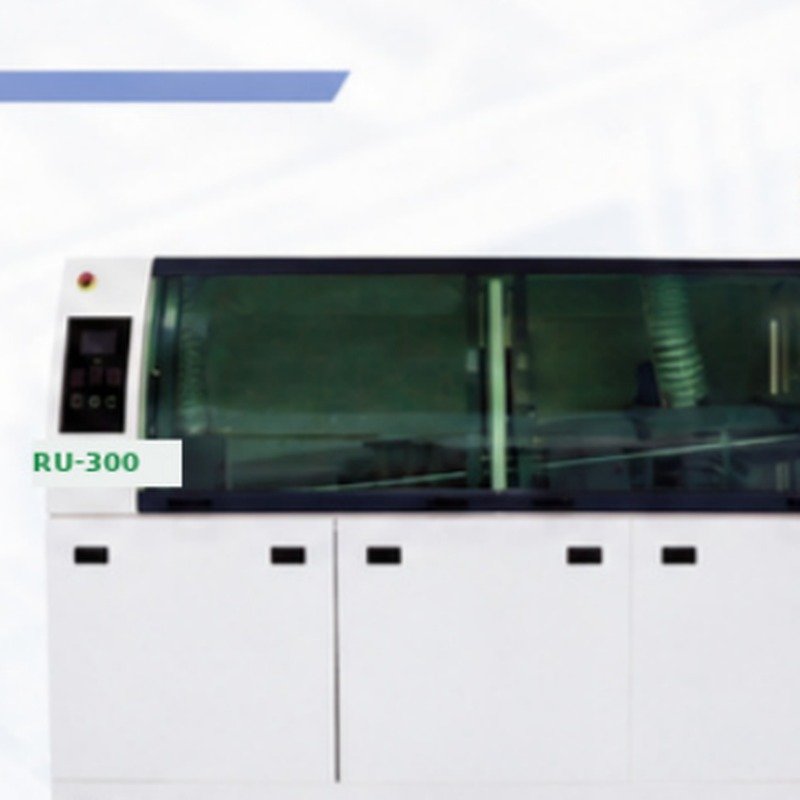

| Тип | полноавтоматическая установка волновой пайки |
|---|---|
| Количество волн припоя | 2 |
| Максимальная ширина платы | 750 ± 50 мм |
| Скорость транспортировки платы | 300-1500 мм/мин |
| Угол наклона транспортировки | 3-7° |
| Максимальная высота компонентов над платой | до 100 мм |
Составить матрицу применимости
- Выбрать три характерных изделия: основное серийное, самое сложное по обработке и ожидаемое новое. Для каждого зафиксировать входные данные и ограничения.
- Сопоставить изделия с параметрами поставляемого исполнения. Пограничные значения вынести в отдельные вопросы; не считать запас по одному параметру запасом по всем остальным.
- Запросить подтверждение спорных сочетаний параметров на одном изделии. Отдельно отметить оснащение, без которого опубликованный диапазон недоступен.
Вопросы именно по этому модулю
- Указать наиболее теплоёмкие зоны и чувствительные компоненты.
- Подтвердить состав секций предподогрева конкретной RU-300.
- Согласовать измерение температуры изделия и контроль соединений.
Эти пункты следует связать с задачей текущего разбора: выбор исполнения под номенклатуру. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений.
Паспортный предел обычно относится к определённым условиям. Возможность выполнить каждую операцию по отдельности ещё не подтверждает работу на вашей самой сложной плате.
Карточка и документы
Характеристики и состав RU-300
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
