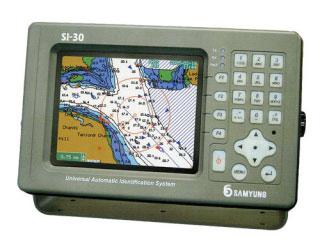

Автоматическая идентификационная станция SI-30R SAMYUNG

Судовая аппаратура АИС SI-30R со встроенным приемником ГЛОНАСС/GPS (производства SAMYUNG, Южная Корея)

Судовая аппаратура АИС SI-30R включает транспондер АИС со встроенным приемником ГЛОНАСС/GPS и предназначена для использования на морских и речных судах в качестве навигационного оборудования.

Данная аппаратура оснащена лоцманским разъемом для подключения системы отображения, совместимой с AИС и использующей протокол NMEA 0183.

Судовая аппаратура универсальной АИС (класс А) производства фирмы SAMYUNG ENC CO., LTD (Корея) предназначена для использования на морских и речных судах в качестве навигационного оборудования и представлена двумя моделями:

SI–30: включает транспондер АИС со встроенным приемником GPS;
SI–30R:включает транспондер АИС со встроенным приемником ГЛОНАСС/GPS.

Информация о всех судах, оснащенных судовай аппаратурой АИС, выводится на дисплей с указанием их MMSI, названием и дистанцией. Судовая аппаратура SI–30 (SI–30R) оснащена лоцманским разъемом на тыльной стороне выносного контроллера для подключения системы отображения, совместимой с AИС и использующей протокол NMEA 0183. Для этой цели могут быть использованы как лоцманский ПК, так и специализированные дисплеи.

Комплектация:

-транспондер SI –30R (или SI–30)
-выносной контроллер SI–30D
-УКВ антенна SAN–150
-крепление УКВ антенны
-кабель для УКВ антенны (30м)
-разъемы для УКВ антенны (2 шт.)
-ГЛОНАСС/GPS антенна SANG–5 для SI–30R
или GPS антенна SAN–60 для SI–30
-разъемы для навигационных антенн (2 шт.)
-крепление навигационной антенны
-сетевой блок питания SP –5AD
-соединительный кабель выносного контроллера и транспондера,
-сетевой кабель питания (3м)
-инструкция

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип дисплея
5,7″, цветной графический ЖКИ с подсветкой

Диапазон частот:
TDMA передатчик:

156.025MHz – 162.025MHz

Tx1 Default CH is 87B, AIS (161.975MHz)

Tx2 Default CH is 88B, AIS (162.025MHz)

Tx3 Default CH is 70B, DSC (156.525MHz)

TDMA приемник:

156.025MHz – 162.025MHz

Rx1 Default CH is 87B, AIS (161.975MHz)

Rx2 Default CH is 88B, AIS (162.025MHz)

Rx3 Default CH is 70B, DSC (156.525MHz)

Кол-во каналов приема TDMA
2

Каналы приёма (по умолчанию)
Ch87, Ch88

Способ установки канала
Ручной и автоматический

Выходная мощность передатчика
12.5 или 2 Вт (устанавливается вручную или автоматически)

DSC приемник
156.525 МГц (70 канал)

Шаг сетки частот
12.5 или 25 кГц

Тип модуляции
GMSK

Скорость передачи данных
9600 бит/с (TDMA), 1200 бит/с (DSC)

Импеданс УКВ антенны
50 Ом

Тип встроенного приемника
ГЛОНАСС/GPS (SI-30R), GPS (SI-30)

Напряжение питания
18 ÷ 32 В постоянного тока

Блок питания SP-5AD
220V AC – 24V DC / 12V DC

Максимальный ток потребления
не более 4 А (передача)

Типы интерфейса подключения
NMEA0183

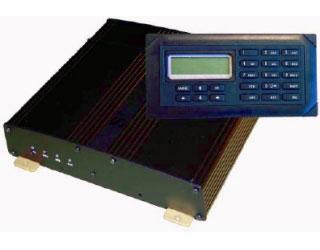

Автоматическая идентификационная станция Seatex AIS 200R

АИС – идентификационная система, использующая радиосвязь в УКВ диапазоне для приема и передачи данных АИС.

АИС изначально работает на двух предписанных УКВ каналах; АИС 1 161,975 МГц и АИС 2 162,025 МГц. В районах интенсивного судоходства, где наличие двух каналов недостаточно для радиообмена, предусмотрено автоматическое переключение транспондеров на другие выделенные каналы.

Транспондер АИС передает координаты, курс и скорость судна относительно грунта, а также статическую и динамическую информацию о рейсе. Суда могут обмениваться короткими текстовыми сообщениями, имеющими отношение к безопасности мореплавания. Такие сообщения могут передаваться базовыми (наземными) станциями АИС или навигационными средствами, такими как буи и маяки. Судовой транспондер АИС сконструирован как полностью автономная и автоматическая система обмена информацией.

В интервалах между циклами передачи данных собственного судна, транспондер принимает информацию от других судовых транспондеров и береговых станций.

Компоненты Seatex AIS 200:
Судовой транспондер AIS 200, класса A
Антенна ГНСС (ГЛОНАСС / GPS)
Антенна УКВ (поставляется дополнительно)
Дисплей MKD со встроенным лоцманским разъемом

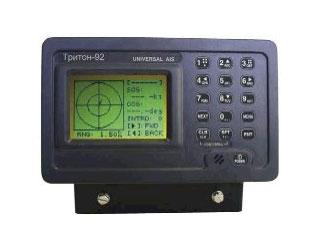

Автоматическая идентификационная станция «Тритон-92»

“Тритон-92” является универсальным транспондером АИС класса А.

Cостоит из: VHF-передатчика, двух TDMA-приемников, приемника ЦИВ, интерфейсной части, коммуникационного процессора, ЖКИ-дисплея и внутреннего ГЛОНАСС/GPS-приемника.

АИС Тритон-92 имеет удобную панель управления, расположенную на лицевой панели прибора. Удобное, разветвленное меню позволяет выполнять необходимые функции с минимальными сложностями.

Возможность соединения транспондера АИС Тритон-92 с внешними устройствами (судовой ГНСС-приемник, гирокомпас, лаг, радар, ЭКНИС и др.) обеспечивает соединительный модуль TP-100.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
TDMA – передатчик
Диапазон частот – 156,025 – 162,025 МГц
Выходная мощность – 2 / 12,5В

TDMA – приемники
Диапазон частот 156,025 – 162,025 МГц
RX1 – по умолчанию CH87B (161,975 МГц)
RX2 – по умолчанию CH88B (162,025 МГц)

ЦИВ – приемник
RX: CH70 (156,525 МГц)

Внутренний ГЛОНАСС/GPS-приемник
Тип К-161

Встроенный дисплей
Размер (ШxВ) 95×65 мм

Интерфейс
4 входных порта RS-422, 4 конфигурируемых порта: 3 порта RS-422 и 1 порт RS-422/232, LAN

Входящие предложения
ADM, AGA, ACK,AIR, BBM, DTM, GBS, GGA, GLL, HDT, OSD, SSD, RMC, ROT, VBW, VSD,VTG

Выходящие предложения
ABK, VDO, VDM, ACA, ACS, ALR, LRF, LR1, LR2, LR3, TXT
