Эхолоты навигационные

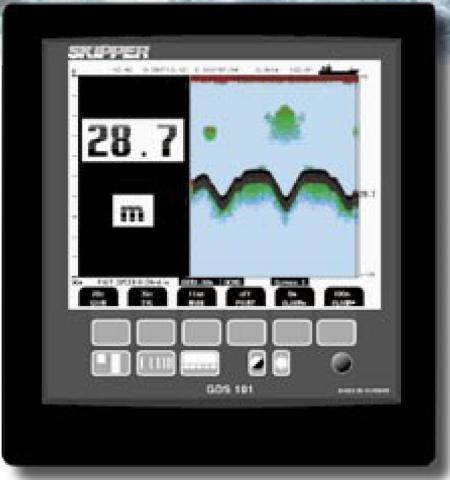

Эхолоты навигационные GDS 101 Skipper

Эхолоты навигационные

Skipper GDS 101 – современный навигационный эхолот.

Диапазон измерения глубины 0 – 1600 м
Частота 38, 50, 200 Кгц
Погрешность не более 1%
На большом LCD- дисплее непрерывно отображается эхограмма и цифровые значения глубины. Эхограмма сохраняется в памяти 24 часа. К GDS 101 может быть подключен принтер для создания твердой копии эхограммы.
Отвечает требованиям резолюций ИМО А.694(17), А.224 (VII), MSC.74(69)
Сертифицирован Российским Морским Регистром.

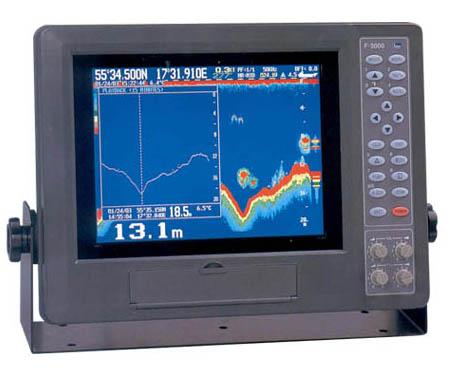

Эхолоты навигационные F-3000 JMC

Эхолоты навигационные

F-3000 JMC – навигационный двухчастотный эхолот с 10,4 дюймовым цветным LCD VGA дисплеем.
Возможные рабочие частоты 50, 100, 135, 200 кГц (135 кГц – антенна “Сарган”)
Возможность сохранения энергонезависимой памяти навигационных данных до 24 часов
Запись 10 минут “живой” эхограммы
Возможность черно-белой печати эхограммы на принтере
Отвечает требованиям резолюции IMO MSC 74 (69)
Предназначен для любых видов судов любого тоннажа
Одобрен Российским Морским Регистром

Технические характеристики:

Экран индикатора
10,4 дюйма семицветный (RGB) ЖК (TFT-LCD), виртуальный графический адаптер VGA (640 ✕ 480 пикселей)

Частоты приемопередатчика
50 и 200 кГц (стандартная, в одном корпусе), 100 кГц (дополнительная, отдельный корпус) или 135 кГц (дополнительная)

Диапазоны глубин
5, 10, 20, 40, 100, 200, 400, 1000м (2.5-500 морских саженей или 20-4000 футов)

Минимально регистрируемая глубина
0.5м (200 кГц), 1м (50, 135 кГц)

Передаваемая мощность (среднеквадратичное значение)
приблизительно 1 кВт. 4 уровня излучения (1/1, 1/4, 1/25, 1/100) автоматическая (по глубине) /ручная

Скорость передачи эхограммы
от 120 до30 в минуту (автоматически по глубине)

Точность измерений (диапазон 200м)
Выше ±0.5 метров (диапазон 20м), ±5м

Память данных
Числовые данные за последние 24 часа (время, дата, координаты). Графические данные (полная цветовая эхограмма) за последние 10 минут.

Представление эхограммы
7 цветов RGB в зависимости от уровня сигнала

Динамический диапазон эхосигнала
3, 4, 5, and 6 дБ

Цвет фона
Темно-синий, черный, белый

Шумоподавление
3 уровня

Предупредительная сигнализация
Глубина (мелко), потеря дна, сбой питания, выключение питания (только слуховая)

Габаритные размеры
366 ✕ 275 ✕ 110 мм, 6.6 кг (с монтажным креплением)

Требования к питанию
110-220 В переменного тока или от 11 до 40 В постоянного тока

Климатические условия
От -15 до +55°C, 95% относительная влажность (рабочие условия); -40°C (хранение)

Безопасное расстояние до компаса
1.2 метра

Интерфейс ввода/вывода данных
NMEA-0183 через интерфейсы RS-232C и RS-422, и через 8-контактный разъем I/O DATA

Вывод на принтер
Параллельный порт модели Centronics, для черно-белых принтеров с использованием протокола ESC/P

Датчик температуры
Термистор T-200 (опционально)

Эхолоты навигационные JMC F-3000 / F-2000

Эхолоты навигационные

Дисплей: 10,4″ аналоговый RGB TFT LCDмVGA (640 х 480), 7 цветов
Частоты: 50 и 200 кГц (стандарт, в едином корпусе)
100 кГц (по заказу, в отдельном корпусе)
135 кГц (по заказу, в отдельном корпусе)
Диапазон глубин: 5 – 1000 м
Минимальная глубина: 0,5 м (для 200 кГц)
1 м (для 50, 135 кГц)

Мощность: 1 кВт RMS, автоматическая и ручная регулировка пошагово (1/1, 1/4, 1/25, 1/100)
Точность: ±0,5 м (20 м) ±5 м (200 м)
Память: до 24 час. данных
до 10 минут цветной эхограммы
Извлечение данных: 1/4, 1, 3, 6, 12 и 24 час. памяти
Скорость подачи эхограммы: 1/1, 1/2, 1/4, 1/8, 1/16, “стоп”
Цвета: 7 цветов аналог RGB, в зависимости от мощности сигнала
Динамический диапазон эхограммы: 3, 4, 5 и 6 dB
Продолжительность отображения эхограммы: ок. 20 мин. при наибольшей скорости подачи
Цвета фона: Темно-синий, черный, белый
Подавление шума: трехступенчатое
Функции оповещения: Глубина, потеря дна, падение напряжения, потеря питания (только аудио)
Размеры корпуса: 366 х 275 х 110 мм
Масса корпуса: 6,6 кг (с монтажным креплением)
Питание: 110 – 220 VАС или 11 – 40 VDC, ок. 1,5А при 12 В
Диапазон рабочих температур: от -15 до +55°С, влажность 95% при отсутствии конденсата
Ввод/вывод данных: NMEA-0183 через RS232C и RS422, и 8-пиновый разъем ввода-вывода
Датчик температуры: Т-200.

Эхолоты навигационные Furuno FE-700

Эхолоты навигационные Furuno FE-700
Предназначение эхолота заключается в обеспечении безопасной навигации путем определения глубины под килем судна (особенно на мелководье), как того требуют новые стандарты ИМО от конвенционных судов SOLAS.
Базовая система состоит из дисплея, распределительной коробки, согласующей коробки и трансдьюсера.

Яркий цветной 6.5″ TFT LCD обеспечивает легко читаемую эхограмму, которая может демонстрироваться в нескольких режимах для оптимальной презентации с учетом окружающей обстановки.

Шкала глубины изменяется автоматически, но предусмотрена возможность установки требуемой шкалы вручную. Демонстрируемая запись будет видна в течение 15 минут на любой из шкал; в дополнение к графическому дисплею эхограмма отображается в крупных цифрах. Данные о глубинах, соответствующем времени и местоположении хранятся в памяти в течение 24 часов, и могут воспроизводиться повторно.

В случае, если глубина под трансдьюсером меньше запрограммированной пользователем глубины, срабатывает визуальная и звуковая сигнализация. Когда морское дно теряется вследствие снижения обнаружения или выходит за рамки установленных шкал, включает сигнализация. Чувствительность приемника регулируется автоматически по мере изменения отслеживаемой глубины; возможна настройка вручную, которая помогает улучшить обнаружение и сократить помехи от волн.

В наличии имеются 50 и 200 кГц трансдьюсеры. Система на 200 кГц предпочтительна для работы в сложных погодных условиях или при перегруженности водных путей на мелководье, тогда как 50-ти кГц система рекомендуется к использованию для работы на более глубоких шкалах. Данные о глубине могут выводиться в формате IEC 61162 на РЛС, ЭКНИС, РДР (Регистратор данных о рейсе) и прочее оборудование навигации и радиосвязи. Для передачи эхограмм в ПК необходимо опционное программное обеспечение.

Основные характеристики

Экономичный: не требует использования бумаги и расходных материалов
Выбор частоты – 50 или 200 кГц (через меню)
Приемопередатчик выходной мощностью 600 Вт
Цветной 6.5″ TFT LCD с широким углом обзора
Компактные размеры дисплея позволяют монтировать его в место, откуда ведется управление судном
Хранение в памяти и вопроизведение данных глубины за последние 24 часа
В течение 15 минут можно просматривать данные глубины на любой из шкал
Цифровой интерфейс к РЛС, РДР, ЭКНИС и другому навигационному оборудованию
Настраиваемые под пользователя экранные режимы упрощают понимание демонстрируемых графиков и данных
Звуковая/визуальная сигнализация, предупреждающая о мелководье, потере дна, сбое в электропитании
Режим DBS обеспечивает коррекцию глубины от поверхности воды с учетом осадки судна
С помощью дополнительного интерфейса возможна передача данных эхограммы на ПК
8 запрограммированных диапазонов измерений – макс. до 800 м (в качестве единиц измерения в меню можно выбрать футы и фатомы)
Максимальный сдвиг шкалы: 1,600 м, 5,400 футов, 900 фатомов
Минимальная глубина: 0.5 м (на частоте 200 кГц), 2.0 м (50 кГц)
Различительная способность: 5.8 мм на метр глубины на шкале 20 м, 0.58 мм на шкале 200 м
Соответствие стандартам ИМО MSC.74(69) Приложение 4
Потребляемая мощность

115/230 В переменного тока, 50/60 Гц, 20 Вольт-Ампер или 24 В пост. тока, 20 Вт (заводская настройка на 230 В переменного тока)
Примечание

В стандартную систему не входят трансдьюсеры и танки.

Требуется согласующая коробка MB502 (000-013-602) или MB504 (000-013-604)

FE-700 – результат 50-ти летнего развития исследований по использованию современных передовых технологий микроэлектроники в области совершенствования эхолотов, гидролокаторов и систем прикладного подводного оборудования.

Этот эхолот имеет преимущество по сравнению с эхолотом, где глубины записываются на самописец, нет необходимости иметь на судне запас специальной бумаги. Эхолот предназначен для обеспечения безопасного судовождения посредством измерения глубины под килем судна (особенно при плавании на мелководье) в соответствии со стандартом новой главы 5 Конвенции СОЛАС.
Высокая точность и надежность, рентабельность. Не требуется запасов специальной бумаги для самописца.
6.5″ цветной дисплей LCD c широким углом обзора и регулируемой яркостью изображения.
Демонстрация на экране в масштабе времени 15-ти минутного изображения эхограммы на всех диапазонах с временными метками через 1 минуту.
Выбор частоты излучения антенны: 200 кГц с высоким разрешением на малых глубинах или 50 кГц с увеличением дальности действия на больших глубинах.
Компактный монитор эхолота монтируется на ходовом мостике или в другом удобном для эксплуатации месте.
Данные о глубинах за последние 24 часа записываются для последующего воспроизведения.
Цифровой интерфейс для радара, ECDIS (электронная картографическая навигационно-информационная система) и другого навигационного или радиокоммуникационного оборудования.
Отвечает требованиям ИМО в отношении стандарта MSC.74(69), приложение 4.

Технические характеристики:

Тип дисплея
Графический, жидкокристаллический LCD 6.5′, 8-ми цветный или 8 оттенков одноцветный, разрешение экрана 320 х 234 pixels. Окно показа 15 минут на всех диапазонах глубин. Глубина, координаты места и время заносятся в блок памяти каждые 5 сек. в течение 24 часов и могут быть воспроизведены с интервалом 5 сек., 1 или 2 мин.

Режимы информации на дисплее
NAV, History, DBS, Logbook, OS Data

Частота
50 или 200 кГц

Мощность
600 Вт

Диапазоны глубин
5, 10, 20, 40, 100, 200, 400, 800 м

Точность
±2,5% от диапазона

Минимальный диапазон
1.2 м (200 кГц), 2.0 м (50 кГц)

Длительность импульса (в мс)
от 0.25 до 3.60 в зависимости от диапазона

Частота следования импульсов (число/мин.)
от 750 до 42 в зависимости от диапазона

Временной масштаб дисплея (в мин.)
от 1.8 до 30 в зависимости от диапазона

Поддерживаемые фразы интерфейса IEC 6162-1
Вход: RMA, RMC, GLL, VTG, ZDA, GGA
Выход: SDDPT, SDDBT

Сигнал предупреждения/тревоги
опасная глубина, потеря дна, потеря напряжения

Антенный преобразователь
Тип 50В-6В ДН 28°
Тип 200В-8В ДН 5.4°

Напряжение питания
24 VDC, 20W; 115/230 VAC, 20 VA

Температура среды (IEC60945 тест)
-15°С – +55°С (для дисплея)

Влагозащищенность
IPX5 (IEC 60529) и CFR46 (USCG) (для дисплея)

Эхолоты навигационные Samyung SES-2000

Эхолоты навигационные Samyung SES-2000
Судовой навигационный эхолот SES -2000 предназначен для измерения,
отображения и регистрации информации о глубине под килем судна.
SES -2000 состоит из основного блока управления и индикации с 10.4″
LCD дисплеем и встроенным приемопередатчиком на частоты 50 кГц и 200 кГц.
КSES -2000 выпускается в трех модификациях: с вибратором 50 кГц,
с вибратором 200 кГц, с двумя вибраторами 50 и 200 кГц.
Максимально допустимая длина кабеля между вибратором и основным блоком составляет 200 метров.

Вибраторы :
-Частота излучения: 50 кГц (TD-22) или 200 кГц (TD-24)
-Ширина луча 28° (50 кГц), 5.4° (200 кГц)
-Мощность излучения 600 Вт
-Материал резина

Основной блок:
-Дисплей 10.4” COLOR TFT LCD 640×480
-Напряжение питания DC 10 ÷ 30 V
-Потребляемая мощность 80 W
-Количество цветов дисплея 16
-Диапазоны глубины (м) 1 ÷ 20, 1 ÷ 50, 1 ÷ 100, 1 ÷ 200, 1 ÷ 500, 1 ÷ 1000, 1 ÷ 1200
-Поправка глубины 0 ÷ 20м
-Изменение скорости экрана (1экран/мин): 1 / 2, 1 / 4, 1 / 8, 1 / 16 , 15 м, остановка Регулировки индикации экрана чувствительность, снижение чувствительности, мощность передачи, обозначение времени, глубина, линия измерения глубины, скорость линии, направление, цвет, характер выводимой на экран информации индикация обычной регистрации, сохранение. Звук и индикация: аlarm глубины и аlarm fish , также сигнализация срабатывает при низком напряжении.

Формат вводимых данных SAMYUNG, NMEA, CIF , JRC. Перечень внешних данных координаты, скорость линии, направление, время.
