OmegabcPCB-DES-LINE: выбор исполнения под номенклатуру
Одного совпадения названия процесса недостаточно для выбора. Машина должна проходить по ограничениям конкретного изделия и сохранять нужный результат при смене номенклатуры. Разбор помогает отделить обязательное исполнение от опций, которые можно заказать позже. Для PCB-DES-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-DES-LINE
Что учитывать для PCB-DES-LINE

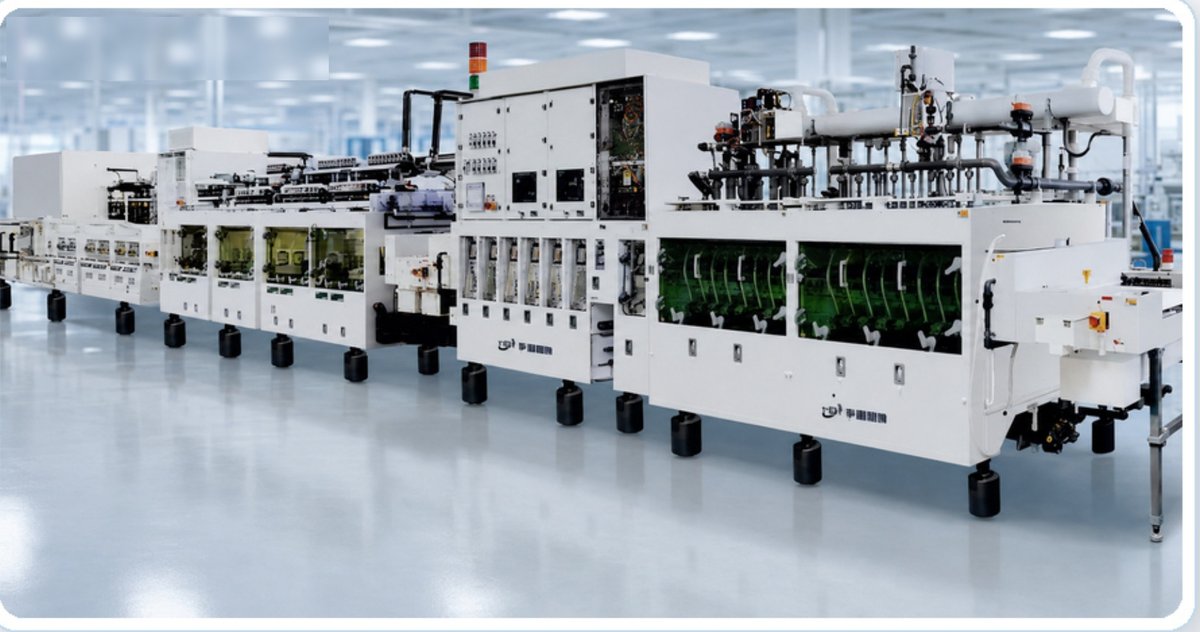

DES объединяет проявление, травление и снятие плёнки. При покупке под тонкий рисунок нужно связать характеристики линии с материалом, медью и методикой измерений: каталожный предел не является гарантией для любой платы.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | автоматическая горизонтальная линия мокрых процессов |
|---|---|
| Технологический процесс | DES — проявление, травление, снятие плёнки |
| Минимальная ширина проводника | 2 mil |
| Минимальный межпроводниковый зазор | 2 mil (не более 2 mil) |
| Равномерность травления C.O.V. (по стандартному отклонению) | не менее 97% |
| Равномерность травления C.O.V. (по методу размаха) | не менее 94% |
Составить матрицу применимости
- Выбрать три характерных изделия: основное серийное, самое сложное по обработке и ожидаемое новое. Для каждого зафиксировать входные данные и ограничения.
- Сопоставить изделия с параметрами поставляемого исполнения. Пограничные значения вынести в отдельные вопросы; не считать запас по одному параметру запасом по всем остальным.
- Запросить подтверждение спорных сочетаний параметров на одном изделии. Отдельно отметить оснащение, без которого опубликованный диапазон недоступен.
Вопросы именно по этому модулю
- Разделить показатели равномерности по выбранным методам и не приравнивать их к проценту выхода годных.
- Запросить измерения на своей меди и резисте, включая крайние участки панели.
- Подтвердить состав секций проявления, травления, снятия плёнки и промывок.
Эти пункты следует связать с задачей текущего разбора: выбор исполнения под номенклатуру. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Матрица «изделие — исполнение — обязательные опции — ограничения» для сравнения предложений.
Паспортный предел обычно относится к определённым условиям. Возможность выполнить каждую операцию по отдельности ещё не подтверждает работу на вашей самой сложной плате.
