Рыбопоисковое оборудование

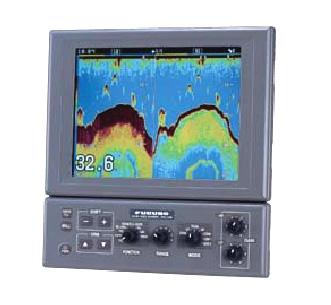

Рыбопоисковое оборудование эхолот FURUNO FCV-1200L

Рыбопоисковое оборудование FCV-1200 – это мощный двухчастотный рыбопоисковый эхолот, созданный специально для коммерческих и спортивных рыболовных судов длиной 35-65 футов и более.

Эхолот оснащен 10.4″ цветным TFT LCD, который обеспечивает безупречно четкое и яркое изображение при любом освещении.

Излучаемая мощность 2, 3 или 5 кВт по выбору
*Блок усилителя BT-5 (по дополнительному заказу)
Максимальная глубина эхолокации – 2000м
Активный матричный цветной монитор LCD высокой четкости
Приемопередатчик с независимым синтезатором (FFS) позволяет оператору выбирать рабочие частоты излучения (15/28/38/50/88/107/200 kHz)
Конфигурация cистемы Blackbox позволяет использование мониторов CRT или LCD
Приемопередатчик с FFS обеспечивает способности масштабирования изображения и удобную модернизацию устанавливаемых систем эхолотов
Программное обеспечение дисплея обеспечивает пропорциональную ориентацию изображения по вертикали (портрет) и по горизонтали (альбом)
Уникальное регулирование разбиения диапазона дальности позволяет устанавливать независимый диапазон дальности в двухчастотном режиме
Система предупредительной сигнализации для установленной глубины, эхосигналов рыбы и температуры воды
Питание 12-32 В

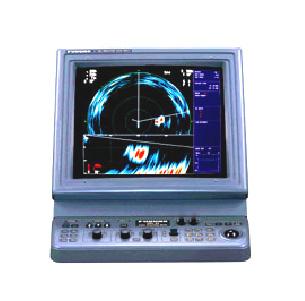

Рыбопоисковое оборудование Гидролокатор FURUNO FSV-24

Рыбопоисковое оборудование FSV-24 – гидролокатор, разработанный для ведения тралового и кошелькового лова.

Многолучевой гидролокатор с обзором в 360° обеспечивает эффективное и надежное обнаружение рыбы на коротких и длинных поисковых диапазонах дальности. Одной из главных особенностей FSV-24 является наличие нового режима представления информации сканирования: одновременное вертикальное сканирование по двум заданным направлениям (пеленгам). Результат сканирования изображается в двух окнах дисплея под эхограммой кругового сканирования. Вертикальное распределение заданных косяков рыбы может быть точно определено.
Гидролокатор с диапазонами дальности до 10000 м
Обзор 360°
Частота 24 кГц
Шкала глубин 60-5000м
На малых диапазонах глубин помехи от мелководья подавляются специальными методами обработки эхосигналов
21″ ЭЛТ дисплей стандартной конфигурации с высокой разрешающей способностью или серийный монитор PC (конфигурация BlackBox)
Различные рабочие режимы
Функциональная кнопка и меню, определяемые пользователем
Простая оценка концентрации и конфигурации косяка рыбы
Предсказание улова с помощью оценочной метки
Питание 220 В

Технические характеристики:

Дисплей
21″ CRT (VGA),с высокой разрешающей способностью 1280 (H) x 1024(V) точек

Цвета индикации
Эхосигналы в 32-ти цветах, отметки в 4 цветах

Частота излучения
24 кHz

Диапазоны дальности
60 – 5000 м

Режимы индикации дисплея
Круговое сканирование, комбинации кругового и вертикального сканирования/ эхолота/ временной режим эхограммы

Ориентация изображения
По направлению, по курсу*, по норду* и истинное движение*
*Требуются соответствующие датчики

Длительность импульса (в мс)
от 0.5 до 100 (в зависимости от выбранных шкал дальности)

Ширина диаграммы направленности
Передатчик: 360° (гор.) х 10° (верт.)*
Приемник: 18° (гор.) х 12° (верт.)*
*В зависимости от рабочей частоты

Наклон излучателя
Ручное управление: от -5° до 60° (вниз) шагами в 1°

Антенное устройство
FSV-243E FSV-244E

Спуск
1200 мм 1600 мм

Время подъема
22 сек 29 сек

Время спуска
21 сек 28 сек

V судна
18 уз 15 уз

V (подъем/спуск)
15 уз 12 уз

Акустический поиск
В секторах: 30°, 60°, 90°, 180°, 330°

Акустический выход 2W, частота:
1,1 kHz

Интерфейс (NMEA-0183)
Вход: CUR, DBS, DBT, DPT, GGA, GLL, HCC, HCD, HDG, HDM, HDT, MTW, MWV, RMA, RMC, VBW, VDR, VTG, VHW, ZDA
Выход: TLL

Источник питания
Дисплей: 115/230 VAC, 50/60 Hz, 1o, (250 VA max)
Преобразователь: 115/230 VAC, 50/60 Hz, 1o, (2 kVA max)
Антенное устройство: 230 VAC, 60 Hz, lo, (4.5 kVA max)

Рыбопоисковое оборудование эхолот Simrad ES-60

Рыбопоисковое оборудование Simrad ES-60 – высококачественный эхолот нового поколения с расщепленным лучом.

Серия эхолотов Simrad ES-60 предоставляет возможность работы на четырех частотах с расщепленным лучом и/или одиночным лучом отдельно или вместе. Управление эхолотом осуществляется с помощью ПО Windows и выносного трекбола. Версия с расщепленным лучом позволяет определять размерный ряд рыбы. Высокое качество обработки эхосигнала на любой глубине и легкость дистанционного управления являются ключевыми моментами в этом проекте.
Высокая разрешающая способность эхосигнала на любой глубине
Легкость дистанционного управления
Приемопередатчик с одиночным, двойным или расщепленным лучом
На одном мониторе показания от 4 частотных режимов
Независимое управление каждым частотным режимом
Большая память для эхограмм

Технические характеристики:

Размер дисплея
14,18 или 20″, LCD монитор

Диапазоны
От 5м до 5000м, настройка ручная, автоматическая, автостарт

Рабочая частота
38/200 кГц или 50/200 кГц

Выходная мощность
До 1 кВт на частотный канал

Просмотр придонного слоя
От 5м до 5000м

Запись эхограмм
Запись на HDD эхограмм

Изменение скорости звука
От 1400 до 1700 м/с

Входные данные (NMEA 0183)
Глубина хода трала
Раскрытие трала от датчиков ITI
Координаты судна GPS

Электропитание
95 – 265 В, переменный ток

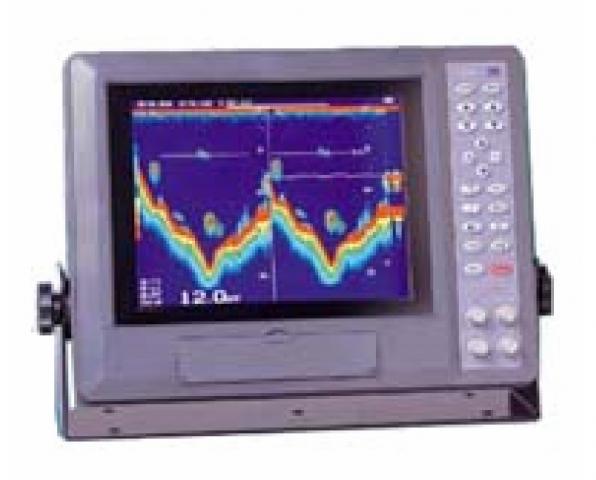

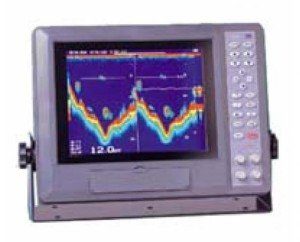

Рыбопоисковое оборудование двухчастотный эхолот V-3002 JMC

Рыбопоисковое оборудование

Двухчастотный (50/200 kHz) рыбопоисковый эхолот на основе 10.4-дюймового VGA TFT LCD монитора дневного обзора.
Мощность 1 kW RMS на частотах 50 kHz и 200 kHz, с автоматическим выбором соответствующего импульса передачи и скорости сканирования для заданной глубины.
Широкий экран разделяется на две части в вертикальной и горизонтальной плоскости, с раздельным отображением эхограмм разных частот, или с отображением обычной и расширенной эхограмм одной частоты.
Режим тралового дисплея позволяет отображать отдельные установки глубин для раздельного экрана по высокой и низкой частоте.
Два режима расширения – расширение придонного слоя и пелагическое расширение – для упрощения поиска рыбных скоплений на любой глубине.
Функция “Фиш-лупа” позволяет оценить размер рыбных скоплений, независимо от установок диапазона и скорости протяжки изображения.
Функция подавления слабых эхосигналов без изменения чувствительности приемника.
Функция “Белая линия” помогает обнаруживать придонные скопления рыбы путем подавления эхограммы дна.
Динамический выбор диапазона с оптимизацией цветовых установок эхограммы дна и рыбных скоплении в зависимости от состояния дна.
Функция измерения температуры воды включена в стандартную конфигурацию, с отображением температуры в цифровом и графическом формате над эхограммой.
Данные по глубине погружения трала также может отображаться в цифровом и графическом режимах с датчика глубины/давления по NMEA-0183.
Отображение позиции, курса и скорости с GPS приемника или иного источника GPS сигнала.

Технические характеристики:

Дисплей
10.4″ задняя подсветка VGA TFT LCD, дневного обзора

Приемопередатчик
элементы 50 / 200 kHz в одном корпусе (стандарт) или раздельные корпуса (опционально)

Мощность передачи
1 kW RMS (8 kW между пиками)

Диапазоны
2.5 – 1000 метров или 5 – 3000 футов пошагово, 15 шагов

Выбор диапазонов
автоматический и вручную

Диапазоны расширения
1.5 – 200 метров или 5 – 1000 футов, 8 шагов

Режим выбора диапазонов раздельного экрана
синхронизированный или раздельный

Выбор скорости сканирования
автоматический

Подавление слабых эхосигналов
5 уровней подавления слабых эхосигналов

Диапазоны эхосигнала
3, 4, 5 и 6 dB/цвет

Скорость протяжки изображения
5, плюс “заморозка”

Уровни подавления шума
3

Алармы
глубина, рыба и потеря питания (низкий уровень заряда)

Отображение температуры воды
цифровое и графическое, температурный датчик встроен в оболочку антенны

Отображение данных трала
цифровое и графические (вход NMEA-0183)

Размеры
366 х 0.275 х 0.110 мм, без крепления

Масса
5.8 кг с креплением

Питание
11 – 40 VDC, ок. 30W

Температура окр. среды
от -15 до +55°C / в работе, 95% RH

Рыбопоисковое оборудование. Судовой карт-плоттер с приемником GPS и эхолотом NAVIS-800/NAVIS-800F

Рыбопоисковое оборудование

Серия навигационных карт-плоттеров NAVIS-800 / NAVIS-800F (Samyung, Южная Корея) со встроенным GPS приемником создана для использования на маломерных и рыболовецких судах.

Обе модели имеют цветной дисплей с экраном 8″. Карт-плоттер NAVIS-800F имеет встроенный двухчастотный (50/200 кГц) рыбопоисковый эхолот мощностью 600 ватт.

Вся серия имеет Одобрение Типа Российского Морского Регистра Судоходства (05.03318.011).

Управление осуществляется с передней панели монитора. На тыльной стороне монитора расположены разъемы для подключения антенны навигационного приемника, кабеля питания, излучателя (только для NAVIS-800F), принтера, порт навигационных данных. На передней панели монитора расположены 2 посадочных места для картриджей C-MAP NT+. Плоттеры можно устанавливать на столе и встраивать в консоль.

Высококонтрастный цветной дисплей с регулируемой яркостью позволяет вести наблюдение в условиях повышенной освещенности с широким сектором обзора.

Меню управления плоттеров русифицировано и имеет встроенную систему подсказок.

Технические характеристики:
Частота GPS приемника
1575.42±1 MHz

Объем слежения
12 спутников

Чувствительность
не более 130 дБм

Дисплей (NAVIS-800D)
8″ LCD, 640×480 dot, 256 цветов

Эффективный диапазон экрана
до 85°

Скорость слежения
1000 узлов (514 м/с)

Допустимое ускорение
4 g

Точность определения координат
15 м RMS, HDOP<3.0 (без загрубления спутниковой информации)

Точность определения скорости
0.1 узла RMS, HDOP<3.0 (без загрубления спутниковой информации)

Инициализация
24 сек

Период обновления данных
1 сек

Меню
раскрывающееся меню со вспомогательными сообщениями

Напряжение питания
10 ÷ 36V DC

Потребляемая мощность
40 Вт

Влажность (+30°С ÷ +60°С)
95%

Диапазон рабочих температур
-15°С ÷ +55°С основной блок
-40°С ÷ +55°С антенна

Габаритные размеры
272х219х119мм основной блок
ø 65х90 (кронштейн ø 40 х127мм) антенна

Вес
2.7 кг основной блок
0.2 кг антенна

Навигация

Проектирование
MERCATOR’S

Диапазон сканирования
0.2 ÷ 5.0 миль

Карта береговой линии
индикация на экране

Индикация слежения

интервал памяти
избирательность от 1 сек до 60 мин

избирательность
0.01 ÷ 9.99 миль

объем памяти
след 20 000 точек

количество маркеров пути
100 точек

типы маркеров
21 вид / 16 цветов

Индикация данных
координаты судна, координаты курсора, время, курс/скорость, расcтояние до текущей путевой точки, ожидаемое время прибытия, сигнальная линия, отклонение от курса

Сигнализация
о прибытии, о пересечении курса, о якоре, о пересечении границы

Система координат
используемая система координат

Формат данных (вход/выход)
SAMYUNG, FURUNO, JRC, RS 232, RS 422

Эхолот (NAVIS-800F)

Количество цветов дисплея
16

Диапазон измеряемой глубины
1 ÷ 1500 м

Скорость вывода информации на экран
стоп кадр, низкая, средняя, высокая, очень высокая

Выводимая на экран информация
глубина, наличие рыбы, температура воды и т.д.
