Спутниковые системы связи

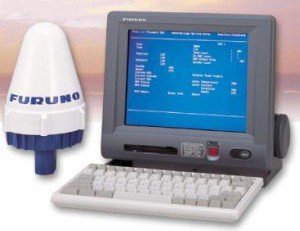

Спутниковый терминал Инмарсат-С Felcom-15 FURUNO

Спутниковые системы связи

Судовой терминал Furuno Felcom 15 – это новая мобильная наземная станция Furuno Inmarsat-C. Этот терминал обеспечивает высококачественную двустороннюю телексную связь и обмен данными между судном и другими сторонами, находящимися на море или на суше.

В данном оборудовании предусмотрены все функции и услуги системы Inmarsat-C: EGC (SafetyNET/ FleetNET), обработка сигналов бедствия, двустороння цифровая передача сообщений (включая опрос), передача данных, электронная почта и т.д.

Состоит из антенны и блока дисплея с клавиатурой. Блок дисплея включает в себя цветной ЖК дисплей с экраном 10.4″ и блок процессора. Кнопка передачи сигнала бедствия располагается на блоке дисплея. На передней панели блока дисплея находится дисковод гибких дисков, позволяющий загружать в устройство файлы данных и утилиты.

Отвечает базовым требованиям ГМССБ.

Непрерывное соединение в направлении судно-берег с телексными линиями через Инмарсат-С посредством высококачественной цифровой сети связи.

Полное обеспечение сервиса Инмарсат-С: РГВ, электронная почта, обработка сообщений о бедствии, поллинг.

Сообщения о позиции судна с использованием дополнительного встраиваемого модуля приемника GPS.

Блок подачи сигнала бедствия обеспечивает немедленную подачу сигнала бедствия.

Технические характеристики:

ОБЩИЕ

Класс
Class 2 Inmarsat-C (со встроенным РГВ для передачи берег-судно используя один общий приемник)

Поддерживаемые виды сервиса Инмарсат-С
Прием РГВ (SafetyNETTM, FleetNETTM)

Обработка сообщений о бедствии

Двунаправленная цифровая обработка сообщений в буферном режиме: телекс, факс (PSTN), e-mail, X.25 (PSDN), X.400 (MHS), закрытые сети (DNID), специальные коды доступа (Acess Code)

Поллинг, передача формализованных данных

Сканирование частот SafetyNETTM
Автоматическое сканирование общих каналов NCS (Network Coordination Station) с захватом первой принятой береговой земной станции. Ручной выбор других возможных NCS.

Диапазон рабочих частот
TX: 1626.5-1646.5 МГц

RX: 1525.0-1545.0 МГц

Шаг канальной сетки
5 кГц

Модуляция
BPSK 1200 символов/сек

Выходная мощность
17 Вт

Редактирование
Редактирование сообщений, защита файлов паролем, с использованием простых команд редактирования, вырезки, вставки, копирования, поиска или замены

Работа с файлами
Добавление, исправление и удаление, листинг и печать файлов, индикатор свободной памяти, перекачка данных между памятью и флоппи-диском

Утилиты
Индикация состояния системы, диагностика системы, performance verification test (PVT), комиссионная последовательность, список станций, журнал

Интерфейс RS-232C
1 порт для принтера EGC или PC

Интерфейс Ethernet 10Base-T
1 порт для LAN или PC

Интерфейс IEC 61162
1 порт BWC, BWR, DBT, GGA, GSV, GLL, MTW, RMA, RMB, RMC, WPL, VDR, VTG, ZDA

ДИСПЛЕЙ IC-215

Дисплей
10.4″ цветной LCD (207×160 мм)

Вывод сообщений
72 символов в строке, 25 строк на экране

ПРИНТЕР PP-510 (опция)

Тип
матричный

Бумага
бумага для матричного принтера в рулонах, ширина 216 мм, 80 символов на строку

Скорость печати
Draft: 200 символов в секунду

Fine: 50 символов в секунду

Источник питания
24 В постоянного тока, 120 Вт (передача), 25 Вт (прием)

Рабочие температуры (IEC 60945):
-15°C…+55°C (защищенные компоненты)

-25°C…+70°C (открытые компоненты)

Комплектация:
Терминал с клавиатурой IC-215
Антенна IC-115 с кабелем 30 м
Распределительная коробка
Блок подачи сигнала бедствия
Блок сигнализации о принятом вызове
Установочные материалы и запчасти

Опции:
Распределительная коробка IC-315
GPS приемник OP16-24
Принтер PP-510
Кабель для антенны 8D-FB-CV (50 м), 12D-FB-CV (100 м)
Источник питания PR-240

Спутниковый терминал Inmarsat-C TT-3026L/M Thrane&Thrane

Спутниковые системы связи TT-3026L/M easy Track – интегрированное устройство Инмарсат-С/GPS.

Чрезвычайно компактный дизайн и режим энергосбережения делает TT-3026L/M easyTrack очень удобным для использования в системах AVL, VMS, SCADA. Гарантирует быструю и надежную передачу жизненно важной информации – сообщения положения, контроля данных и т.д. Всенаправленная антенна с углом охвата от +90° до -15°. Управляющие входные/выходные порты TT-3026L/M easyTrack легко могут быть подключены к удаленным сенсорам, реле, переключателям. Наиболее экономичное для рыбопромысловых компаний решение по установке оборудования, необходимого для отраслевой системы мониторинга (КЦСМ).

Технические характеристики:омплектация:

Спецификация:

Размер корпуса:
Ø163 x 146,2 мм

Масса корпуса:
1,1 кг

Скорость передачи данных:
Tx 300 и 600 бит/сек,

Rx 600 бит/сек.

Диапазон частот:

Прием:
1525,0 – 1559,0 МГц

Передача:
1626,5 – 1660,5 МГц

Максимальная потребляемая мощность:
Rx 1,8 Вт

Tx 23 Вт

Частота обновления:
1 сек

Память:
175 кб SRAM

Спящий режим (питание 12 VDC, периодичность отчетов / общее потребление):
15 мин. / 288 мВт

30 мин. / 148 мВт

1 ч. / 78 мВт

2 ч. / 43 мВт

5 ч. / 25 мВт

10 ч. / 16 мВт

24 ч. / 11 мВт

Температурный режим:

При работе:
от -35°С до +55°С

При хранении:
от -40°С до +80°С

Чувствительность к нагрузкам:

Солнечная радиация:
1200 Вт/m2

Дождь:
100 мм/час, капля 0,5 – 4,5 мм

Ветер:
200 км/час

Ускорение:
макс. до 140 км/час

Удар:
20 г/11 мс

Комплектация:
ТТ-3026L/M трансивер Инмарсат Мини-С со встроенным 12-кан. GPS
Opt. 941- 5м антенного кабеля(возможна поставка 5/10/20 м)
CD с программным обеспечением и инструкциями по установке и эксплуатации.

Опции:
ТТ-3616 Интерфейсный блок для подключения компьютера
Блок питания от сети 110-220 VAC
Антенные крепления для мачтового и леерного монтажа

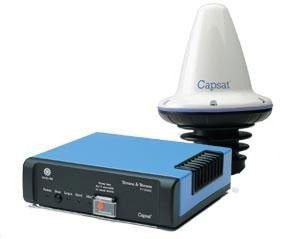

Спутниковый терминал Inmarsat-C TT-3020C Thrane&Thrane

Спутниковые системы связи

Спутниковый терминал TT-3020C стандарта Inmarsat-C, производимый датской фирмой Thrane & Thrane, отвечает всем требованиям ГМССБ для терминалов Inmarsat-C.

Спутниковый терминал TT-3020C стандарта Inmarsat-C, производимый датской фирмой Thrane & Thrane, отвечает всем требованиям ГМССБ для терминалов Inmarsat-C. Обеспечивает быструю и надежную связь в режиме факсимиле и передачи данных с любым абонентом, в том числе использующим терминал Inmarsat-C. Малые габариты и низкое потребление энергии делает TT-3020C особенно подходящим для ГМССБ консоли. Система поддерживает все режимы связи Inmarsat, включая телекс, Х.25, E-mail и другие. Приемопередатчик TT-3020C поставляется со всенаправленной антенной TT-3005M, сочетая Inmarsat-C и GPS функции в одном устройстве. Эксплуатация и управление TT-3020C может быть осуществлено через TT-3606E Message Terminal, одобренный ГМССБ. Дополнительные периферийные устройства, такие как блок питания с автоматическим переключателем, удаленные сигналы тревоги и принтер также могут быть включены в комплект поставки. Приемопередатчик также включает в себя ряд параллельных портов управления, NMEA 0183 интерфейс и интерфейс усовершенствованной локальной сети ArcNet.

TT-3020C поддерживает программу Capsat® Manager Program для слежения и управления флотом.

Технические характеристики:

Рабочие частоты
Приём 1525.0-1559.0 МГц
Передача 1660.5 МГц.GPS 1575.42 МГц

Разнос каналов
1.25/2.5/5 кГц

Модуляция
1200 символ/с. BPSK

Антенна
Стандарт 50 Ом мама TNC (приёмопередатчик), мама TNC (антенна)
До 70 м антенного кабеля.

Принтер
Стандартный параллельный IEEE 1284. (Centronics), DB-25F коннектор

Скорость передачи данных
600 бит/с

Терминал
Серия EIA-232-E110-38.400 Бод, код IA-5, DB-9F коннектор

ArcNet
витая пара, 156 кбит

Полупроводниковая память
512 кбит Flash и 256 кбит SRAM

Источник питания
10-32В плавающий DC 4.8/81Вт Rx/Tx с GPS модулем

Выходная мощность
Плавающая 9V/400мА DC выходной для оборудования терминала

Температурный режим
Электронный блок
при работе: от -25 до 55 град. C,
при хранении: от -40 до 80 град. C
Антенный блок
при работе: от -35 до 55 град. C,
при хранении от -40 до 80 град. C

Солнечное излучение
1200Вт/м2 макс. магнитное излучение

Относительная влажность
96% при 40 град. C

Ветер
до 200 км/ч

Механические нагрузки
20г/11мс

Размеры
Электронный блок
50мм x 180мм x 165 мм
Антенный блок
178 мм x 122мм

Вес
Электронный блок 1.3 кг

Спутниковый терминал Inmarsat mini-M ТТ-3064А Thrane&Thrane

Спутниковые системы связи ТТ-3064А – легкий, компактный и недорогой морской спутниковый терминал для телефонной и факсимильной связи, передачи данных и электронной почты.

Устанавливается на судах любого тоннажа, благодаря компактному корпусу и небольшой антенне. Сенсорно стабилизированная антенна с направленной антенной, вращение по азимуту на 360°, удаление на расстояние до 70 м.

Максимальная ошибка наведения ±10°.

Возможность подключения внешней сигнализации и громкоговорителя.

Защита с помощью SIM-карты.

Технические характеристики:

Размеры:

Трансивера (TT-3034B):
25 x 268 x 211 мм

Антенны (TT-3007C):
Ø210 x 240 мм

Масса:

Трансивера (TT-3034B):
1,3 кг

Антенны (TT-3007C):
2,2 кг

Рабочие частоты:
Прием:
1525,0-1559,0 МГц

Передача:
1625,5-1660,5 МГц.

Ширина полосы:
1,25 кГц

Питание:
10-32 VDC

Допустимые колебания судна:
Боковая качка
±25°

Килевая качка
±15°

Ускорение при бортовой качке
±8°

Ускорение при килевой качке
±0,2°

Горизонтальные колебания
±0,2°

Ускорение при рыскании
±0,5°

Скорость отслеживания
±12°/с

Скорость хода
30 уз.

Устойчивость антенны к нагрузкам:

Ветер:
до 100 уз.

Обледенение:
до 25 мм льда

Дождь:
до 100 мм/ч

Брызгозащищенность:
Капли в любом направлении

Ударные нагрузки:
20 г/11 мс

Температурный режим:

При работе:
от -25°С до +50°С

При хранении:
от -40°С до +80°С

Относительная влажность:
95% при температуре 40°C

Дополнительные аксессуары:
Антенный кабель на 10 и 20 м
Факс

Спутниковый терминал Inmarsat mini-C TT-3000E GMDSS Thrane&Thrane

Спутниковые системы связи

Thrane & Thrane представляет новую ГМССБ систему на основе 4-го поколения платформы Inmarsat-C – трансивера SAILOR TT-3026C mini-C GMDSS.

TT-3000E mini-C GMDSS может также использоваться в качестве Судовой системы охраны и оповещения (ССОО). Система разработана на базе широко известной модели SAILOR TT-3000SSA Ship Security Alert System.
Полное соответствие новейшим спецификациям Inmarsat-C для целей ГМССБ CN114, IEC 1097-4, IEC и CE
Одобрение Российского Морского Регистра Судоходства
Двусторонняя передача телексных, факсимильных сообщений и e-mail в любую точку мира
Прием широковещательных сообщений Inmarsat-C по навигационным опасностям (EGC)
Информационные отчеты на различные адреса с различными временными интервалами
Простота установки
Функции ССОО (опциональный апгрейд)

SAILOR TT-3000E mini-C GMDSS System состоит из следующих блоков:

SAILOR TT-3026C mini-C GMDSS Трансивер
Новейший терминал из семейства mini-C производства Thrane&Thrane.

SAILOR TT-3606E Терминал передачи данных
Компактный терминал передачи данных SAILOR TT-3606E оснащается 10.4″ TFT-дисплеем с высоким разрешением. Обеспечивает обмен телексными и факсимильными сообщениями, электронной почтой и передачу данных.

SAILOR TT-3616C Соединительная коробка
Новый интерфейс для SAILOR TT-3000E обеспечивает надежное кабельное соединение.

SAILOR TT-3042C Удаленный панель сигнализации
Обеспечивает функции аудиовизуального оповещения с индикацией входящих EGC сообщений. Удаленная панель позволяет посылать сообщения о бедствии с 3 удаленных мст на судне.

SAILOR TT-3608A Компактный принтер
Принтер подключается напрямую к терминалу передачи данных SAILOR TT-3606E.

SAILOR N163S Блок питания
Универсальный AC/DC блок питания для автоматического перехода на резервное питание.
