Регистратор данных рейса VR 7000 FURUNO

Регистратор данных рейса служит для записи различных данных и событий, происходящих на борту судна. РДР предназначен для помощи при определении причин морских катастроф.Исправленная Глава V Конвенции СОЛАС требует наличия регистраторов данных рейса на пассажирских судах водоизмещением 150 рег. т и больше во всех рейсах и на других судах водоизмещением 3000 рег. т и больше в международных рейсах, а также на всех судах, построенных после 1 июля 2002 г. включительно. Стандартная комплектация VR-7000 включает в себя:

• VR-7010 - блок сбора данных (со съёмным жёстким диском 512 Гб и LAN-кабелем 2 м)
• VR-7020 Блок регистрации данных, объём памяти 32 ГБ
• VR-7017 дистанционная сигнальная панель с цветным Жк дисплеем 4.3"
• VR-7021F cвободно всплывающий блок регистрации данных
• VR-7022F распределительная коробка

 Блок сбора данных содержит процессор для обработки данных, интерфейсные модули и батареи резервного электропитания. Он собирает данные от датчиков в соответствии с требованиями стандартов ИМО и МЭК. Блок сбора данных обрабатывает входящую информацию в порядке ее поступления, при этом новые данные записываются поверх старых для хранения в блоке регистрации данных в течение 48 часов. Батареи обеспечивают электропитанием блок сбора данных для регистрации звуковых данных на мостике судна в течение двух часов в случае нарушения сетевого энергоснабжения. Регистрируются все ключевые навигационные и статусные данные, включая переговоры на мостике, по УКВ радиосвязи и радиолокационные изображения. Эти данные можно извлечь с помощью специального приложения для воспроизведения данных для детального изучения в случае какой-либо аварии. Компоненты стационарного блока регистрации данных встроены в защитную капсулу. Капсула обеспечивает возможность сохранения и извлечения зарегистрированных данных после аварии. Акустический маяк помогает найти стационарный блок  под водой.

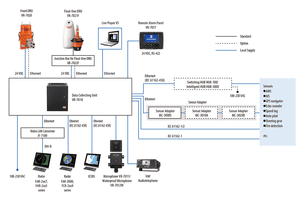

СХЕМА ПОДКЛЮЧЕНИЯ
