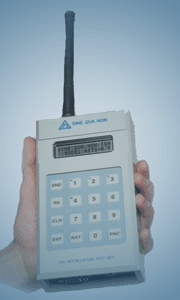

Прибор для проверки АИС AITS-R
Прибор для проверки АИС AITS-R работает на каналах AIS1 (ch87B), AIS2(ch88B) и DSC(ch70) в соответствии с IMO MSC.1/Circ.1252, “Guidelines on annual testing of the Automatic Identification System (AIS)”. Предназначен для проверки AIS Class A, приемников, Class B, Base Station, AtoN, SAR и SART. Анализирует сигналы AIS VDL / DSC, Pilot Plug и NMEA/RS422 от внешних датчиков отображаемой информации. GPS не требуется. Тестовые данные могут быть сохранены в энергонезависимую память прибора .
Эти данные могут быть загружены и сохранены на вашем компьютере.Генерируется отчет о результатах проверки.Полностью портативный с встроенным аккумулятором.ЖК-дисплей и клавиатура, меню с набором команд.Эксплуатационные испытания AIS1, AIS2 and DSC (chnl 70).
КСВ-метр.Измеритель мощности, пиковых и средних показаний (1 — 12.5W).Опрос по радиоканалу АИС испытуемого оборудования с помощью клавиатуры,в том числе DSC канала.
Декодирование и отображение полученных пакетов по радиоканалу АИС,включая DSC канал.Отображает информацию NMEA/RS422 с внешних входов.Отображает информацию по порту AUX и Pilot Plug (NMEA/RS422).Выбираемые каналы энергонезависимой памяти в который сохраняется сеанс тестирования для обработки.Результаты тестирования сохраняются в формате HTML.Питание прибора и зарядка внутреннего аккумулятора от источника 12VDC.
Прибор для проверки АИС AITS-R — Комплектация
Прорезиненная спиральная антенна
Автомобильный зарядный кабель(прикуриватель) (12VDC)
кабель интерфейс RS232
кабель интерфейс RS422 с зажимами крокодил (Pilot / Presentation / Sensor Ports)
TNC – BNC ВЧ-кабель
Programming Dongle (требуется для обновления прошивки)
Внешний источник питания (выпрямитель) не входит (110/220VAC-> 12VDC 500 мА)
Прибор для проверки АИС AITS-R — Технические данные
| Генератор: | |
| Output Power | 2mW (+1,–0.5 mW) |
| AIS frequency | 161.975 and 162.025 MHz |
| AIS dual channel operation | AIS1 and AIS2 |
| AIS modulation | FM-GMSK |
| AIS data rate | 9600 bits/sec |
| AIS channel spacing | 25 kHz |
| DSC frequency | 156.525 MHz |
| DSC modulation | FSK (V23) |
| DSC data rate | 1200 bits/sec |
| DSC channel spacing | 25 kHz |
| Приемник AIS (x 2): | |
| AIS frequency | AIS1: 161.975 and AIS2: 162.025 MHz |
| AIS data rate | 9600 bits/sec |
| AIS sensitivity (ANT BNC) | -47 dBm |
| AIS channel spacing | 25 kHz |
| Приемник DSC: | |
| DSC frequency | 156.525 MHz |
| DSC data rate | 1200 bits/sec |
| DSC sensitivity (ANT BNC) | -37 dBm |
| DSC channel spacing | 25 kHz |
| I/O Interface: | |
| Presentation | RS232 — 38400 bits/sec |
| Pilot Port | RS422 -38400 bits/sec |
| NMEA sensors | RS422 — 4800-38400 bits/sec |
| Messages — AIS VDL messages: | |
| Encode/decode | Messages 1,2,3,4,5,9,11,18,19,21,24A/B |
| Interrogation (encode) | Messages 3,4,5,9,11,18,19,21,24A/B |
| NMEA sensors | RS422 — 4800-38400 bits/sec |
| Messages — DSC (encode/decode): | |
| Encode | Test signal 1 (IEC61933-2) |
| Messages — I/O Interface: | |
| NMEA: Output | VDM & VDO |
| Interrogation (encode) | Messages 3,4,5,9,11,18,19,21,24A/B |
| NMEA: Terminal Input | LCD display — first 32 characters |
| Transmission schedule: | |
| AIS | RATDMA, user initiated |
| DSC | Test signal 1 (IEC 61993-2), user initiated |
| Display: | |
| LCD | 2 rows x 16 characters each |
| Electrical: | |
| Power supply | Internal batteries, 6V 900mAh rechargeable |
| Charging supply | External 12 VDC nominal |
| Power consumption | <0.6W nominal |
| Connectors: | |
| Multifunction (RS232/RS422/Re-Flush) | DSub 9 pin socket (female) |
| Power | DC socket (centre positive) |
| Conducted | TNC socket (cable) |
| Radiated | BNC socket (VHF antenna) |
| габариты: | |
| размер | 200mm(L), 101mm(W), 45mm(H) |
| вес | 900 г |
| упаковка: | |
| размеры | 28cm(L), 20cm(W), 8cm(H) |
| вес | Actual 1.3 kg, Volumetric 0.9 kg |
| Температура эксплуатации: | +15°C to +35°C |
| Design Reference Standards: | |
| ITU-R M.1371, MSC.74(69) Annex 3, IEC61993-2, IEC62287-1, IEC62320-1, IEC62320-2, IEC61162-1, IEC61162-2, EN55022, EN61000-4-2, EN61000-4-3, EN50081-1, EN50082-1, IMO SN/Circ.227, MSC.1/Circ.1252 | |
